หลักการทำงานและคุณสมบัติของโกลบวาล์ว

หลักการทำงาน

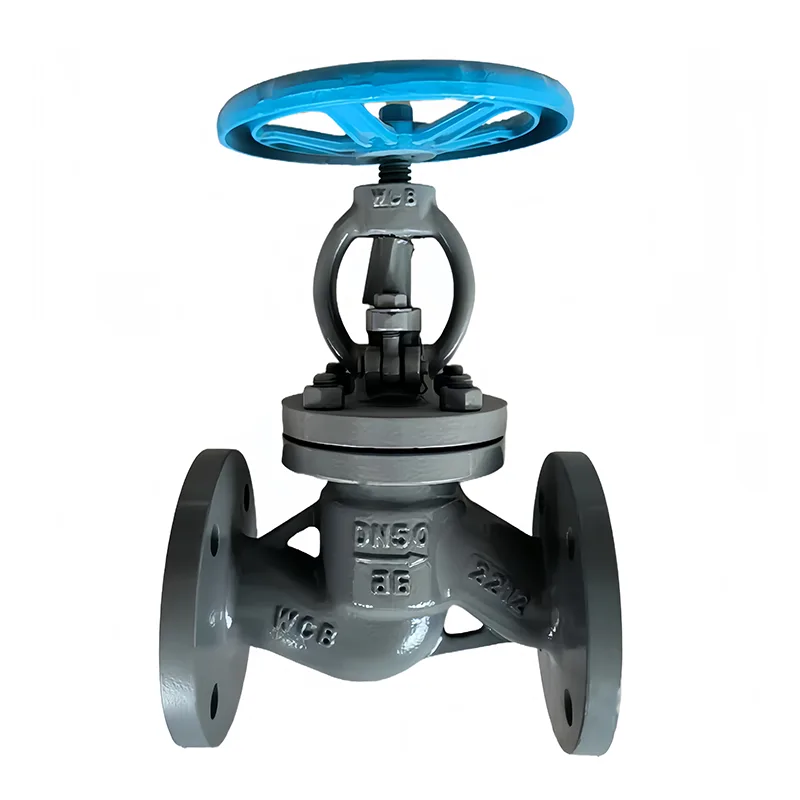

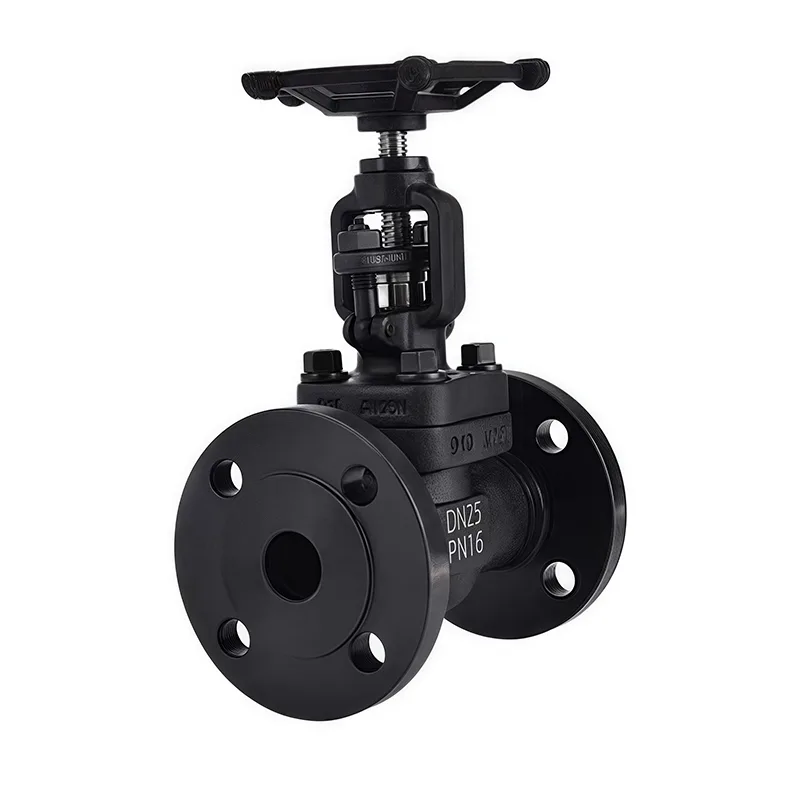

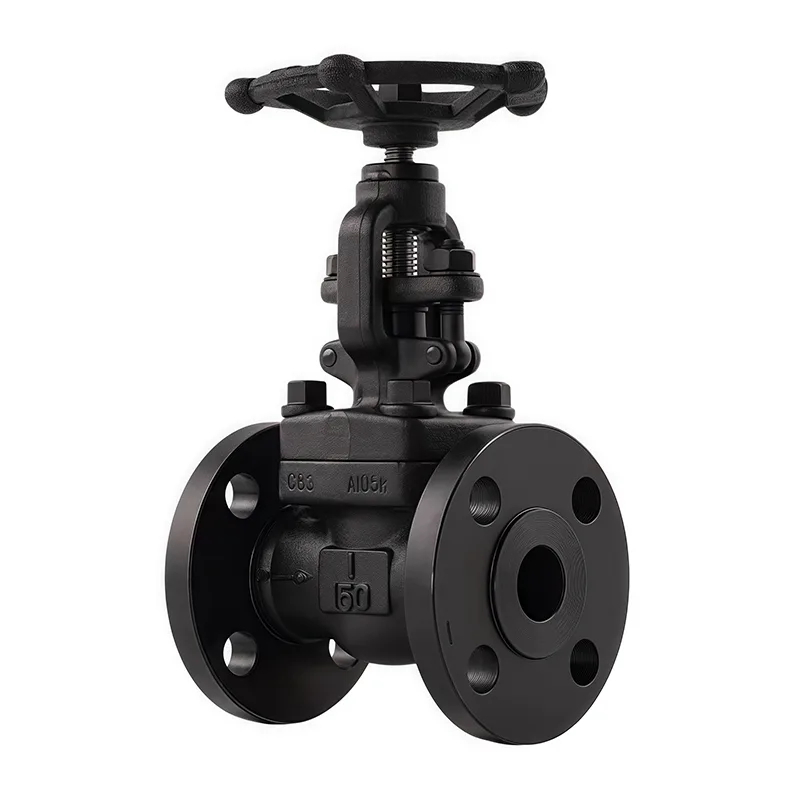

โกลบวาล์ว หรือที่รู้จักกันในชื่อ สต็อปวาล์ว เป็นวาล์วประเภทหนึ่งที่ใช้กันอย่างแพร่หลาย ได้รับความนิยมมากเพราะในระหว่างกระบวนการเปิดและปิด แรงเสียดทานระหว่างพื้นผิวซีลมีขนาดเล็ก ค่อนข้างทนทาน ความสูงในการเปิดไม่มาก กระบวนการผลิตเป็นเรื่องง่าย และการบำรุงรักษาสะดวก ไม่เพียงแต่เหมาะสำหรับแรงดันปานกลางและต่ำเท่านั้น แต่ยังเหมาะสำหรับแรงดันสูงอีกด้วย

หลักการปิดของ Globe Valve คือการใช้แรงดันของก้านวาล์วเพื่อทำให้พื้นผิวการปิดผนึกของแผ่นวาล์วยึดติดกับพื้นผิวการปิดผนึกของบ่าวาล์วอย่างใกล้ชิด เพื่อป้องกันการไหลของตัวกลาง

โกลบวาล์วอนุญาตให้ตัวกลางไหลไปในทิศทางเดียวเท่านั้นและมีข้อกำหนดด้านทิศทางระหว่างการติดตั้ง ความยาวโครงสร้างของโกลบวาล์วมีความยาวมากกว่า Gate Valve ในเวลาเดียวกัน ความต้านทานของของไหลอยู่ในระดับสูง และความน่าเชื่อถือในการปิดผนึกไม่แข็งแกร่งตลอดระยะเวลาการทำงานที่ยาวนาน

ลักษณะเฉพาะ

(1)โครงสร้างของโกลบวาล์วง่ายกว่าของ Gate Valve และทั้งการผลิตและการบำรุงรักษาก็สะดวกกว่า

(2) พื้นผิวซีลไม่เสี่ยงต่อการสึกหรอหรือรอยขีดข่วน มีประสิทธิภาพการปิดผนึกที่ดีเยี่ยม ในระหว่างกระบวนการเปิดและปิด จะไม่มีการเลื่อนสัมพัทธ์ระหว่างแผ่นวาล์วกับพื้นผิวการซีลของตัววาล์ว ดังนั้นการสึกหรอหรือรอยขีดข่วนจึงไม่รุนแรง และประสิทธิภาพการซีลก็ดีพร้อมอายุการใช้งานที่ยาวนาน

(3) ในระหว่างการเปิดและปิด จังหวะของแผ่นวาล์วมีขนาดเล็ก ดังนั้นความสูงของโกลบวาล์วจึงเล็กกว่าของเกตวาล์ว แต่ความยาวของโครงสร้างจะยาวกว่าของเกตวาล์ว

(4) แรงบิดในการเปิดและปิดมีขนาดใหญ่ ทำให้การทำงานต้องใช้ความพยายามและใช้เวลานาน

(5) ความต้านทานของของเหลวสูง เนื่องจากเส้นทางที่คดเคี้ยวของตัวกลางในตัววาล์ว ความต้านทานของของไหลจึงสูง ส่งผลให้สิ้นเปลืองพลังงานอย่างมาก

(6) เมื่อความดันระบุ PN ของทิศทางการไหลของตัวกลางคือ ≤ 16 MPa ทิศทางการไหลปกติจะเพิ่มขึ้นจากด้านล่างของแผ่นดิสก์วาล์ว เมื่อความดันระบุ PN คือ ≥ 20 MPa ทิศทางการไหลปกติจะลดลงจากด้านบนของแผ่นวาล์ว นี่คือการเพิ่มประสิทธิภาพการปิดผนึก ในระหว่างการใช้งาน ตัวกลางของ Globe Valve สามารถไหลได้ในทิศทางเดียวเท่านั้น และไม่สามารถเปลี่ยนทิศทางการไหลได้

(7) เมื่อเปิดจนสุด แผ่นวาล์วมักจะถูกกัดเซาะ

แกนก้านวาล์วของโกลบวาล์วตั้งฉากกับพื้นผิวการซีลของบ่าวาล์ว ระยะชักในการเปิดหรือปิดวาล์วค่อนข้างสั้น และมีการตัดที่เชื่อถือได้มาก ทำให้วาล์วประเภทนี้เหมาะสำหรับใช้เป็นเครื่องตัดหรือควบคุมและควบคุมปริมาณของตัวกลาง
