เหตุใดโกลปวาล์วแบบซีลแข็งจึงเป็นตัวเลือกที่เชื่อถือได้สำหรับการควบคุมการไหลที่อุณหภูมิสูงและแรงดันสูง

สรุปบทความ: A ฮาร์ดซีลโกลบวาล์วได้รับการออกแบบมาสำหรับระบบท่ออุตสาหกรรมที่ต้องการการปิดระบบที่เชื่อถือได้ การควบคุมการไหลที่แม่นยำ ความต้านทานต่ออุณหภูมิสูง และความทนทานในระยะยาว ด้วยการปิดผนึกระหว่างโลหะกับโลหะและพื้นผิวการปิดผนึกแบบแข็ง วาล์วนี้เหมาะอย่างยิ่งสำหรับบริการที่ต้องการความต้องการที่เกี่ยวข้องกับไอน้ำ น้ำมัน ก๊าซ สารที่มีฤทธิ์กัดกร่อน และของเหลวอุตสาหกรรมแรงดันสูงหัวตู้นำเสนอโซลูชัน Hard Seal Globe Valve ที่ได้รับการออกแบบทางวิศวกรรมด้วยวัสดุตัวถังที่หลากหลาย ระดับแรงดัน ตัวเลือกการเชื่อมต่อ และวิธีการสั่งงานสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย

สารบัญ

• ฮาร์ดซีลโกลบวาล์ว คืออะไร?
• ฮาร์ดซีลโกลบวาล์ว ทำงานอย่างไร
• คุณสมบัติหลักคืออะไร?
• ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?
• Hard Seal กับ Soft Seal Globe Valve: อะไรคือความแตกต่าง?
• ใช้ฮาร์ดซีลโกลบวาล์วที่ไหน?
• คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?
• เหตุใดจึงพิจารณาให้ Huadu เป็นผู้ผลิตวาล์ว
• คำถามที่พบบ่อย
• บทสรุป

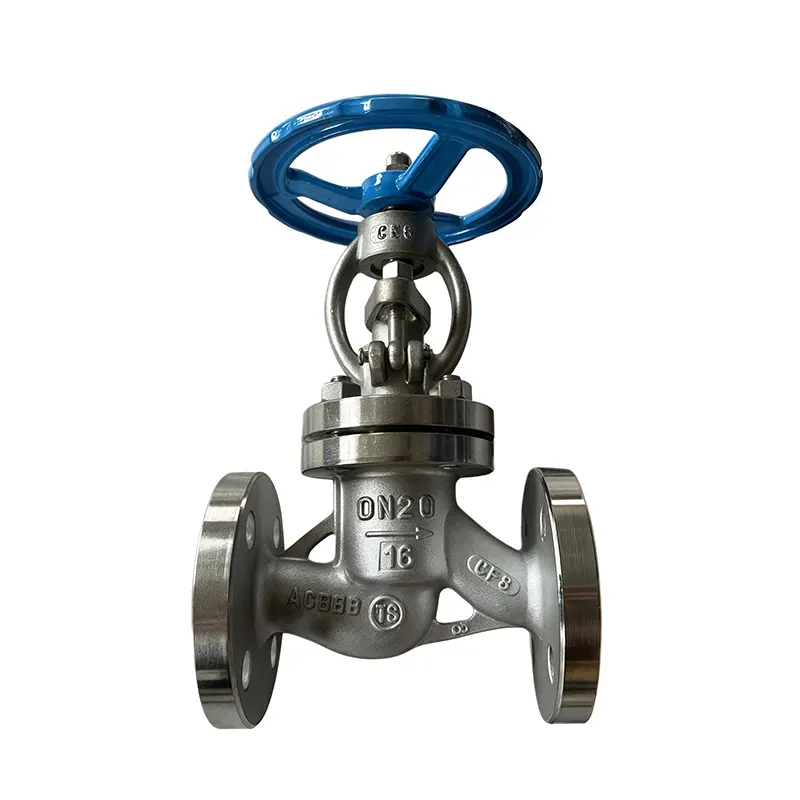

ฮาร์ดซีลโกลบวาล์ว คืออะไร?

โกลบวาล์วแบบฮาร์ดซีลเป็นวาล์วควบคุมการไหลทางอุตสาหกรรมที่ใช้โครงสร้างการซีลระหว่างโลหะกับโลหะ แทนที่จะอาศัยวัสดุการซีลแบบอ่อนเป็นหลัก Huadu พัฒนาวาล์วประเภทนี้สำหรับสภาพแวดล้อมท่อที่มีความต้องการสูง ซึ่งอุณหภูมิ ความดัน การเสียดสี และการทำงานซ้ำ ๆ สามารถสร้างความเครียดอย่างมากให้กับส่วนประกอบการปิดผนึกแบบทั่วไป

โดยทั่วไปวาล์วจะใช้ตัวถังแบบลูกโลกและแผ่นดิสก์แบบเคลื่อนย้ายได้ซึ่งเคลื่อนไปทางหรือออกจากเบาะนั่ง การเคลื่อนไหวนี้ทำให้วาล์วสามารถทำหน้าที่สำคัญสองประการ: ปิดการไหลของท่อและควบคุมอัตราการไหล เมื่อเปรียบเทียบกับวาล์วแยกแบบธรรมดา โครงสร้างแบบลูกโลกทำให้ควบคุมการเคลื่อนที่ของของไหลได้ดีขึ้น

สำหรับบริการที่มีความต้องการสูง พื้นผิวการปิดผนึกสามารถเคลือบแข็งด้วย Stellite หรือวัสดุที่ทนทานต่อการสึกหรออื่น ๆ ที่เหมาะสม โครงสร้างนี้ช่วยลดการเสื่อมสภาพที่เกิดจากแรงเสียดทาน การกัดเซาะ และการทำงานที่อุณหภูมิสูง

ตามข้อกำหนดของผลิตภัณฑ์ Hard Seal Globe Valve ของ Huadu สามารถปรับแต่งได้ด้วยโครงสร้างเหล็กคาร์บอนหรือสแตนเลส ระดับแรงดันที่หลากหลาย และวิธีการใช้งานที่หลากหลาย ทำให้สามารถปรับให้เข้ากับโครงการอุตสาหกรรมต่างๆ ได้

ฮาร์ดซีลโกลบวาล์ว ทำงานอย่างไร

หลักการทำงานตรงไปตรงมาแต่มีประสิทธิภาพสูง เมื่อวาล์วถูกเปิด จานจานจะเคลื่อนออกจากที่นั่ง ทำให้เกิดเป็นทางไหล เมื่อวงล้อจักร แอคทูเอเตอร์ หรือกลไกการทำงานเคลื่อนก้านไปในทิศทางตรงกันข้าม แผ่นดิสก์จะเข้าใกล้เบาะนั่งและจำกัดการไหลอย่างต่อเนื่อง

การสัมผัสระหว่างโลหะกับโลหะระหว่างแผ่นดิสก์และที่นั่งจะสร้างส่วนต่อประสานการปิดผนึกหลัก เมื่อออกแบบและผลิตอย่างเหมาะสม พื้นผิวแข็งสามารถต้านทานการสึกหรอและการกัดเซาะได้ดีในระหว่างการซ่อมบำรุงที่ต้องการ

ลำดับการทำงานโดยทั่วไปประกอบด้วย:

1. ผู้ปฏิบัติงานหมุนวงล้อจักรหรือเปิดใช้งานแอคชูเอเตอร์ที่เลือก
2. ก้านจะถ่ายเทแรงในการทำงานไปยังจานวาล์ว
3. แผ่นดิสก์จะเคลื่อนที่สัมพันธ์กับเบาะนั่งเพื่อควบคุมการไหล
4. เมื่อแผ่นดิสก์ไปถึงเบาะนั่ง พื้นผิวซีลโลหะจะเริ่มระบบปิด
5. เมื่อเปิดใหม่ แผ่นดิสก์จะเคลื่อนออกจากที่นั่งเพื่อให้ท่อไหลกลับคืนมา

การเคลื่อนที่เชิงเส้นที่ควบคุมได้นี้เป็นเหตุผลหนึ่งที่โกลบวาล์วมักถูกเลือกเมื่อต้องการทั้งความสามารถในการแยกและควบคุมปริมาณ

คุณสมบัติหลักคืออะไร?

ควรเลือกฮาร์ดซีลโกลบวาล์วคุณภาพสูงตามสภาพการทำงานจริง ไม่ใช่แค่ขนาดที่ระบุเท่านั้น ลักษณะการออกแบบหลายประการส่งผลโดยตรงต่อความน่าเชื่อถือและอายุการใช้งาน

1. การปิดผนึกแบบแข็งระหว่างโลหะกับโลหะ

โครงสร้างการซีลแบบแข็งได้รับการออกแบบมาเพื่อสภาพแวดล้อมการทำงานที่มีความต้องการสูง พื้นผิวการซีลแบบแข็งสามารถให้ความต้านทานต่อการสึกหรอ การกัดเซาะ และการเสื่อมสภาพที่เกี่ยวข้องกับอุณหภูมิได้ดีกว่าวัสดุซีลแบบอ่อนทั่วไปหลายแบบ

2. ความสามารถในอุณหภูมิสูง

หัวตู้ แสดงรายการช่วงอุณหภูมิประมาณ -29°C ถึง 425°C สำหรับการกำหนดค่าอ้างอิง ทำให้วาล์วเหมาะสำหรับบริการทางอุตสาหกรรมหลายประเภทที่เกี่ยวข้องกับน้ำร้อน ไอน้ำ ของเหลวในกระบวนการ และตัวกลางที่มีอุณหภูมิสูงอื่นๆ

3. คลาสความดันหลายระดับ

ผลิตภัณฑ์นี้มีจำหน่ายในคลาสแรงดันต่างๆ รวมถึงคลาส 150, 300, 600, 900 และ 1500 ช่วยให้วิศวกรโครงการมีความยืดหยุ่นมากขึ้นเมื่อจับคู่วาล์วกับข้อกำหนดแรงดันในท่อ

4. การดำเนินการที่ยืดหยุ่น

ขึ้นอยู่กับโครงการ การทำงานสามารถกำหนดค่าได้ผ่านวงล้อจักร กลไกเกียร์ แอคชูเอเตอร์ไฟฟ้า แอคชูเอเตอร์แบบนิวแมติก หรือแอคชูเอเตอร์ไฮดรอลิก

5. ตัวเลือกวัสดุที่ทนต่อการกัดกร่อน

โครงสร้างที่ทำจากสเตนเลสสตีลเหมาะสำหรับการใช้งานที่มีความสำคัญต่อความต้านทานการกัดกร่อน รุ่นเหล็กกล้าคาร์บอนสามารถให้โซลูชันที่ประหยัดสำหรับตัวกลางทางอุตสาหกรรมที่เข้ากันได้

ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?

สำหรับการจัดซื้อทางอุตสาหกรรม ควรตรวจสอบข้อกำหนดทางเทคนิคร่วมกัน แทนที่จะประเมินเป็นรายบุคคล ตารางต่อไปนี้สรุปพารามิเตอร์หลักที่เกี่ยวข้องกับการกำหนดค่า Huadu ที่อ้างอิง

บันทึก:ข้อมูลจำเพาะที่แท้จริงควรได้รับการยืนยันโดยเทียบกับเอกสารข้อมูลโครงการ มาตรฐานที่บังคับใช้ คุณลักษณะปานกลาง ระดับความดัน-อุณหภูมิ และเอกสารทางเทคนิคของผู้ผลิตก่อนซื้อ

Hard Seal กับ Soft Seal Globe Valve: อะไรคือความแตกต่าง?

วิธีการปิดผนึกเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการเลือกโกลปวาล์ว การออกแบบซีลแบบแข็งและซีลแบบอ่อนมีไว้สำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน

ในทางปฏิบัติ การปิดผนึกแบบอ่อนอาจมีข้อได้เปรียบในกรณีที่สภาวะการทำงานอยู่ในระดับปานกลางและจำเป็นต้องมีการปิดผนึกที่แน่นหนาเป็นพิเศษ การปิดผนึกแบบแข็งจะดูน่าดึงดูดยิ่งขึ้นเมื่อท่อเกี่ยวข้องกับอุณหภูมิสูง ความดันสูง อนุภาคที่มีฤทธิ์กัดกร่อน หรือการดำเนินการทางอุตสาหกรรมซ้ำๆ

ใช้ฮาร์ดซีลโกลบวาล์วที่ไหน?

ความสามารถในการทนต่อสภาวะที่ต้องการทำให้เทคโนโลยี Hard Seal Globe Valve เหมาะสำหรับระบบอุตสาหกรรมที่หลากหลาย

• โรงงานปิโตรเคมี:ใช้สำหรับควบคุมของเหลวในกระบวนการ ไฮโดรคาร์บอน และตัวกลางที่มีอุณหภูมิสูง
• การผลิตไฟฟ้า:เหมาะสำหรับไอน้ำและสายการผลิตที่มีอุณหภูมิสูงอื่นๆ
• โลหะวิทยา:มีประโยชน์ในกรณีที่อุณหภูมิที่สูงขึ้นและสภาวะการทำงานที่มีฤทธิ์กัดกร่อนทำให้วาล์วสึกหรอมากขึ้น
• น้ำมันและก๊าซ:ใช้ได้กับระบบแยกของไหลทางอุตสาหกรรมและระบบควบคุมการไหลเมื่อความดันและพิกัดวัสดุที่เลือกมีความเหมาะสม
• การบำบัดน้ำ:สามารถรวมเข้ากับท่อน้ำอุตสาหกรรมและท่อส่งน้ำในกระบวนการ
• การแปรรูปทางอุตสาหกรรมทั่วไป:เหมาะสำหรับน้ำ น้ำมัน แก๊ส ไอน้ำ และของเหลวทางอุตสาหกรรมที่เข้ากันได้

วาล์วที่ถูกต้องควรจับคู่กับตัวกลาง อุณหภูมิ ความดัน อัตราการไหล คุณลักษณะการกัดกร่อน และข้อกำหนดในการติดตั้งที่เกิดขึ้นจริงเสมอ

คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?

การเลือกวาล์วอุตสาหกรรมตามเส้นผ่านศูนย์กลางท่อเท่านั้นอาจส่งผลให้เกิดปัญหาด้านประสิทธิภาพได้ ทีมจัดซื้อและวิศวกรควรประเมินสภาพแวดล้อมการปฏิบัติงานทั้งหมด

พิจารณาปัจจัยต่อไปนี้:

1. ปานกลาง:ระบุว่าท่อส่งน้ำ ไอน้ำ น้ำมัน ก๊าซ สารเคมี หรือของเหลวที่มีฤทธิ์กัดกร่อนหรือไม่
2. อุณหภูมิในการทำงาน:ยืนยันอุณหภูมิทั้งปกติและสูงสุด
3. ความกดดันการทำงาน:เลือกระดับแรงดันที่ตรงตามข้อกำหนดการออกแบบจริง
4. ขนาดที่กำหนด:จับคู่ขนาดวาล์วกับท่อและลักษณะการไหลที่ต้องการ
5. วัสดุตัวเครื่อง:พิจารณาถึงการกัดกร่อน อุณหภูมิ ความดัน และข้อกำหนดทางกล
6. วัสดุที่นั่งและแผ่นดิสก์:เลือกวัสดุเคลือบผิวแข็งหรือวัสดุปิดผนึกอื่นๆ ตามเงื่อนไขการบริการ
7. สิ้นสุดการเชื่อมต่อ:ตรวจสอบข้อกำหนดของหน้าแปลน เกลียว การเชื่อมชน หรือการเชื่อมแบบซ็อกเก็ต
8. การกระตุ้น:พิจารณาว่าจำเป็นต้องมีการดำเนินการด้วยตนเองหรืออัตโนมัติ
9. การทดสอบและมาตรฐาน:ยืนยันข้อกำหนดการออกแบบและการตรวจสอบที่เกี่ยวข้องก่อนสั่งซื้อ

ผู้ผลิตวาล์วที่ผ่านการรับรองสามารถช่วยวิศวกรประเมินตัวแปรเหล่านี้ และเลือกการกำหนดค่าที่เหมาะสม แทนที่จะถือว่าวาล์วเป็นส่วนประกอบมาตรฐานที่มีจำหน่ายทั่วไป

เหตุใดจึงพิจารณาให้ Huadu เป็นผู้ผลิตวาล์ว

สำหรับผู้ซื้อในอุตสาหกรรม ความสามารถของซัพพลายเออร์มีความสำคัญพอๆ กับข้อกำหนดของผลิตภัณฑ์ Huadu Valve Group ผสมผสานการออกแบบวาล์ว การหล่อ เครื่องจักรกลซีเอ็นซี การประกอบ การทดสอบ และการจัดหาบริการสำหรับการใช้งานวาล์วอุตสาหกรรม

ตามข้อมูลของบริษัทที่เผยแพร่ Huadu มีประสบการณ์ในการผลิตมากกว่า 11 ปี มีโรงงานผลิตครอบคลุมพื้นที่ประมาณ 25,333 ตารางเมตร มีกำลังการผลิตมากกว่า 30,000 หน่วยต่อปี และรายงานอัตราผลิตภัณฑ์สำเร็จรูปที่เข้าเกณฑ์ 99.8%

ความสามารถในการผลิตประกอบด้วย:

• เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ
• การหล่อและการประกอบวาล์ว
• การทดสอบอุทกสถิตและนิวแมติก
• การผลิตวาล์วอุณหภูมิสูงและอุณหภูมิต่ำ
• โซลูชันวาล์วแบบกำหนดเอง
• การผลิต OEM และ ODM

หัวตู้ ยังระบุด้วยว่าผลิตภัณฑ์วาล์วของบริษัทถูกจำหน่ายไปยังตลาดต่างประเทศและใช้ในปิโตรเลียม การกลั่นน้ำมัน ก๊าซธรรมชาติ การแปรรูปทางเคมี การผลิตไฟฟ้า การบำบัดน้ำ โลหะวิทยา เหมืองแร่ และภาคอุตสาหกรรมอื่น ๆ

สำหรับผู้ซื้อที่กำลังมองหาฮาร์ดซีลโกลบวาล์วการประเมินความสามารถในการผลิต การตรวจสอบย้อนกลับของวัสดุ การทดสอบแรงดัน มาตรฐานที่เกี่ยวข้อง และการสนับสนุนทางเทคนิคสามารถช่วยลดความเสี่ยงในการจัดซื้อและปรับปรุงความน่าเชื่อถือในการดำเนินงานในระยะยาว

คำถามที่พบบ่อย

ข้อได้เปรียบหลักของ Hard Seal Globe Valve คืออะไร?

ข้อได้เปรียบหลักคือโครงสร้างการปิดผนึกระหว่างโลหะกับโลหะ ซึ่งสามารถทนต่ออุณหภูมิ ความดัน การสึกหรอ และการสึกกร่อนสูงเมื่อวาล์วได้รับการออกแบบอย่างถูกต้องสำหรับการใช้งาน

ฮาร์ดซีลโกลบวาล์ว สามารถใช้ไอน้ำได้หรือไม่

ใช่. โกลปวาล์วปิดผนึกอย่างแน่นหนาที่ระบุอย่างถูกต้องโดยทั่วไปเหมาะสำหรับการใช้งานไอน้ำอุตสาหกรรม เนื่องจากพื้นผิวปิดผนึกโลหะสามารถทนต่อสภาวะอุณหภูมิที่ต้องการได้ ต้องตรวจสอบพิกัดอุณหภูมิความดันสำหรับการกำหนดค่าเฉพาะแต่ละรายการ

มีวัสดุอะไรบ้างสำหรับ Hard Seal Globe Valves?

ตัวเลือกวัสดุขึ้นอยู่กับรุ่นและการใช้งาน Huadu แสดงรายการโซลูชันเหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิม โดยมีส่วนประกอบต่างๆ เช่น A182 F316, A182 F316L, 13Cr และ CF8M ที่มีอยู่ในการกำหนดค่าอ้างอิง

มีคลาสความดันอะไรบ้าง?

ผลิตภัณฑ์ Huadu อ้างอิงมีจำหน่ายในการกำหนดค่าคลาส 150, 300, 600, 900 และ 1500 ผู้ซื้อควรเลือกระดับความดันตามความดันการออกแบบท่อและมาตรฐานที่บังคับใช้

วาล์วสามารถทำงานอัตโนมัติได้หรือไม่?

ใช่. นอกเหนือจากการใช้งานแบบล้อมือแล้ว วิธีการใช้งานที่ใช้ได้ยังรวมถึงการทำงานของเกียร์ การกระตุ้นด้วยไฟฟ้า การกระตุ้นด้วยลม และการสั่งงานด้วยไฮดรอลิก ขึ้นอยู่กับการกำหนดค่าที่ต้องการ

มีมาตรฐานอะไรบ้างที่เกี่ยวข้องกับวาล์วนี้?

ข้อมูลจำเพาะของผลิตภัณฑ์อ้างอิง ได้แก่ API 6D และ ASME B16.34 สำหรับการออกแบบ, ASME B16.10 สำหรับขนาดแบบเผชิญหน้า, ASME B16.5 และ ASME B16.47 สำหรับมาตรฐานหน้าแปลน และ API 598 สำหรับการทดสอบ

บทสรุป

โกลบวาล์วแบบแข็งอาจเป็นโซลูชั่นที่มีประสิทธิภาพสำหรับการควบคุมการไหลของอุตสาหกรรม ซึ่งวัสดุการซีลแบบอ่อนทั่วไปอาจไม่ให้ความทนทานตามที่ต้องการ โครงสร้างการปิดผนึกระหว่างโลหะกับโลหะ พื้นผิวแข็ง ตัวเลือกระดับแรงดันกว้าง และความเข้ากันได้กับตัวกลางที่มีความต้องการสูง ทำให้มีคุณค่าอย่างยิ่งในการผลิตไฟฟ้า ปิโตรเคมี โลหะวิทยา น้ำมันและก๊าซ การบำบัดน้ำ และการใช้งานทางอุตสาหกรรมทั่วไป

สำหรับทีมจัดซื้อ ตัวเลือกที่ดีที่สุดขึ้นอยู่กับขนาดวาล์วมากกว่า ปานกลาง อุณหภูมิ ความดัน ความเข้ากันได้ของวัสดุ การกำหนดค่าการปิดผนึก ประเภทการเชื่อมต่อ การสั่งงาน มาตรฐาน และข้อกำหนดในการทดสอบทั้งหมดควรได้รับการประเมินก่อนซื้อ หากคุณกำลังจัดหาโซลูชันวาล์วอุตสาหกรรมที่เชื่อถือได้ หรือต้องการความช่วยเหลือในการเลือก Hard Seal Globe Valve ที่เหมาะสมสำหรับโครงการไปป์ไลน์ของคุณติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิค ตัวเลือกการปรับแต่ง และเงื่อนไขการใช้งานของคุณกับทีมงาน หัวตู้
