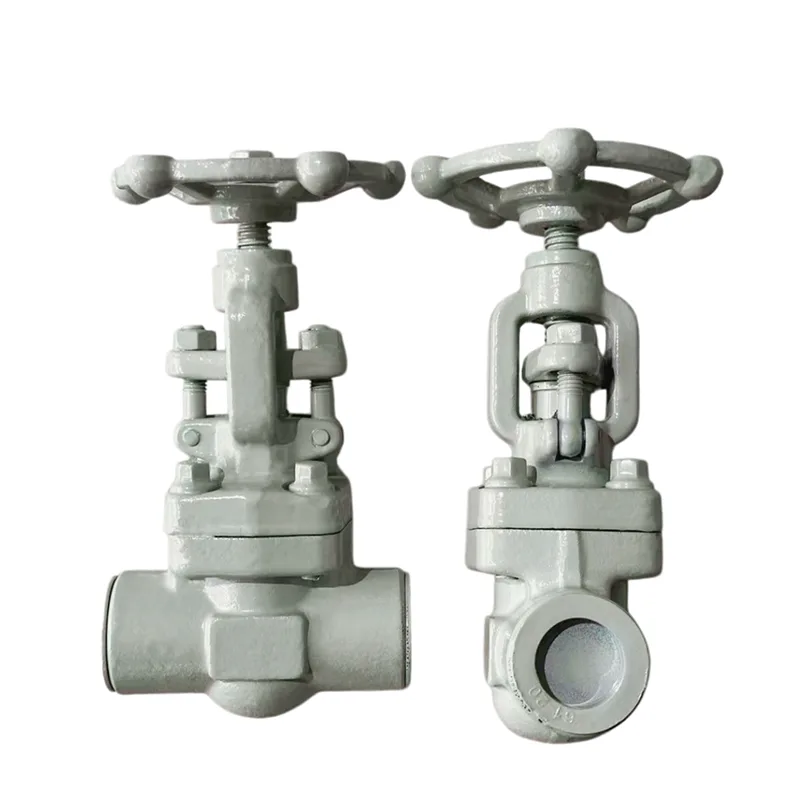

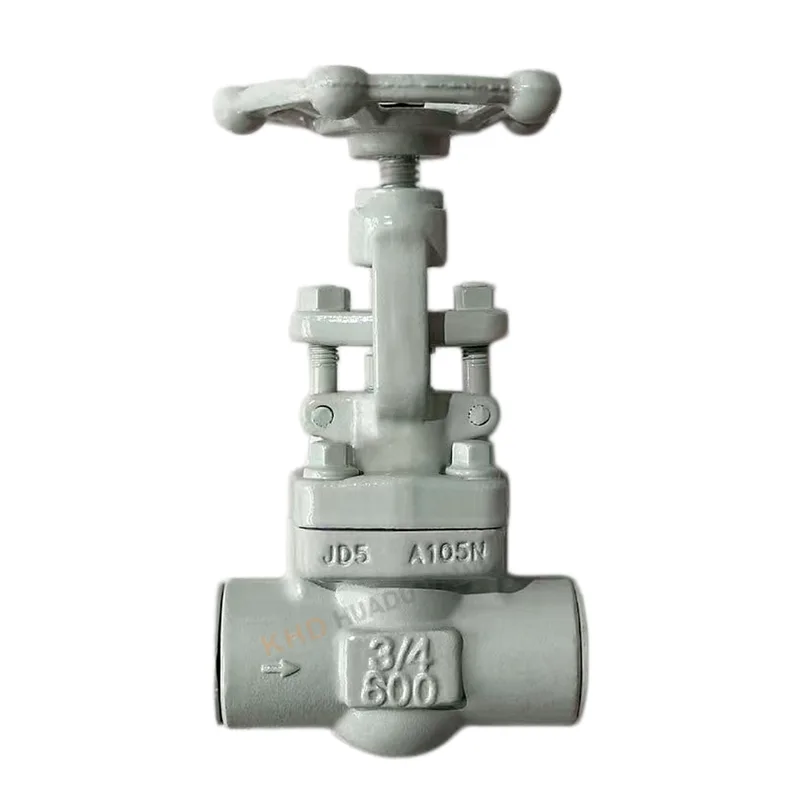

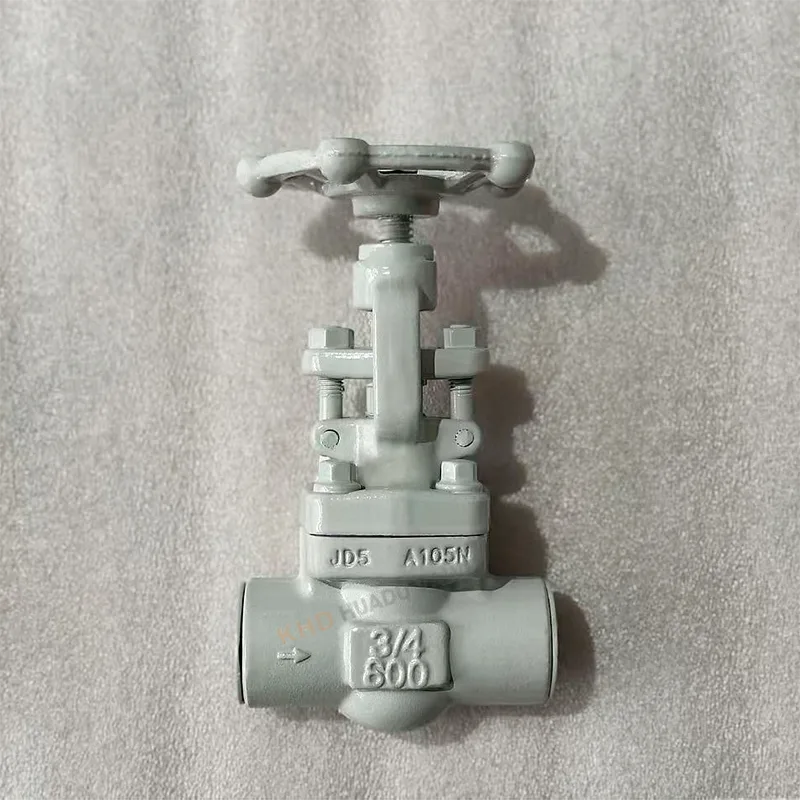

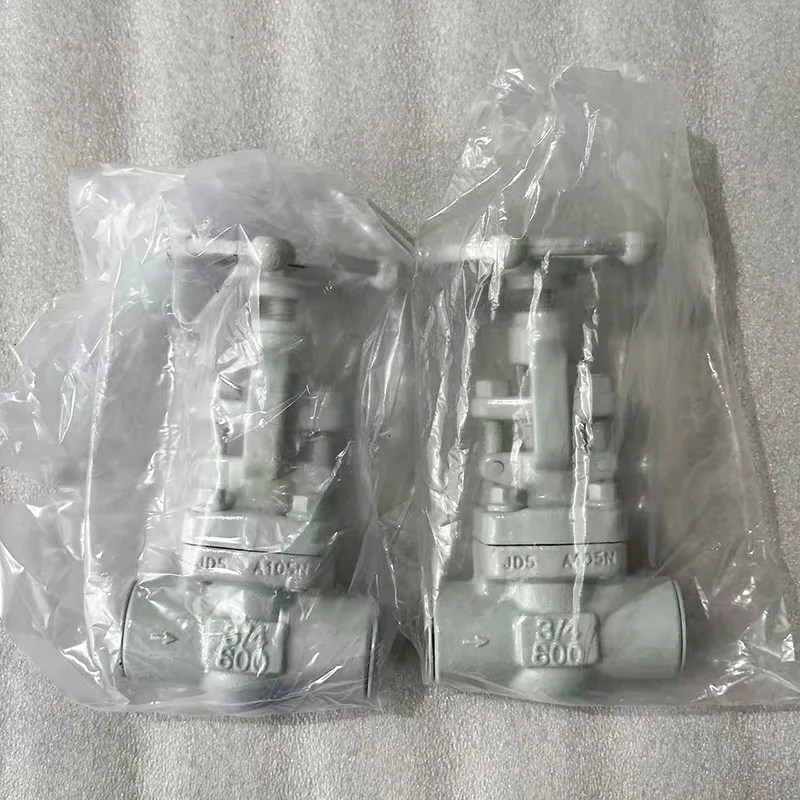

วาล์วประตูฟอร์จเชื่อมซ็อกเก็ต

วาล์วประตูฟอร์จแบบเชื่อมซ็อกเก็ตเป็นวาล์วอุตสาหกรรมแรงดันสูงที่ออกแบบมาสำหรับการปิดท่อและการควบคุมการไหล ผลิตโดย Huadu Valve Group โดยใช้เหล็กกล้าคาร์บอนหลอม A105N และเหมาะสำหรับสภาพการทำงานคลาส 600 มีการใช้กันอย่างแพร่หลายในระบบปิโตรเลียม เคมี พลังงาน และไอน้ำแรงดันสูง ซึ่งความปลอดภัยและประสิทธิภาพการปิดผนึกเป็นสิ่งสำคัญ วาล์วประตูปลอมแปลงแบบเชื่อมด้วยซ็อกเก็ตทำให้การทำงานมีเสถียรภาพและอายุการใช้งานที่ยาวนานในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

ข้อดีของวัตถุดิบและโครงสร้าง

ตัวถังเหล็กหลอมคุณภาพสูง

The socket-welded forged gate valve is made from A105N forged carbon steel, ensuring:

มีความแข็งแรงและความหนาแน่นสูง

ทนต่อแรงกระแทกได้ดีเยี่ยม

ไม่มีข้อบกพร่องในการหล่อเช่นรูพรุนหรือรูทราย

การตรวจสอบวัสดุอย่างเข้มงวด

Each batch of raw materials is tested using spectral analysis to ensure:

องค์ประกอบทางเคมีที่แม่นยำ

ไม่มีวัสดุรีไซเคิลหรือต่ำกว่ามาตรฐาน

สมรรถนะทางกลที่มั่นคง

ประโยชน์การเชื่อมต่อซ็อกเก็ตเชื่อม

ประเภทการเชื่อมต่อวาล์วประตูปลอมแปลงแบบซ็อกเก็ตให้:

ประสิทธิภาพการปิดผนึกที่แข็งแกร่ง

ต้านทานแรงดันสูงได้ดีกว่าหน้าแปลน

ลดความเสี่ยงการรั่วไหลในระบบที่สำคัญ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์มาตรฐาน

ขนาด: DN15–DN50 (สินค้าสต็อกปกติ)

ระดับความดัน: คลาส 300 / คลาส 600

วัสดุ: เหล็กกล้าคาร์บอนหลอม A105N

ประเภท: วาล์วประตูปลอมแปลงแบบซ็อกเก็ตเชื่อม

ช่วงอุณหภูมิ: -29°C ถึง 570°C

กระบวนการผลิต

วาล์วประตูฟอร์จแบบเชื่อมซ็อกเก็ตผลิตผ่าน:

การตีขึ้นรูปแบบรวม

การอบชุบด้วยความร้อน (กระบวนการทำให้เป็นมาตรฐาน)

เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ

คุณสมบัติด้านประสิทธิภาพ

ความแม่นยำของพื้นผิวการซีลระดับไมครอน

ประสิทธิภาพการปิดผนึกที่ไม่มีการรั่วไหล

การทำงานราบรื่นไม่มีสะดุด

เหมาะสำหรับระบบไอน้ำอุณหภูมิสูง

พื้นที่ใช้งาน

อุตสาหกรรมน้ำมันและก๊าซ

วาล์วประตูปลอมแปลงแบบซ็อกเก็ตรอยถูกนำมาใช้กันอย่างแพร่หลายใน:

ท่อโรงกลั่น

ระบบส่งน้ำมัน

สิ่งอำนวยความสะดวกก๊าซธรรมชาติ

อุตสาหกรรมเคมี

ท่อส่งสารเคมีแรงดันสูง

ระบบควบคุมของไหลที่มีฤทธิ์กัดกร่อน

ระบบทางเข้า/ทางออกของเครื่องปฏิกรณ์

อุตสาหกรรมไฟฟ้า

ท่อส่งไอน้ำ

ระบบพลังงานความร้อน

ท่อคอนเดนเสท

ใช้ในอุตสาหกรรมทั่วไป

ท่อแรงดันสูงขนาดเล็กเส้นผ่านศูนย์กลาง

ระบบแยกอุปกรณ์

แอปพลิเคชั่นปิดระบบความปลอดภัย

คุณสมบัติที่สำคัญ

คำถามที่พบบ่อย

การเชื่อมต่อแบบเชื่อมซ็อกเก็ตคืออะไร?

การเชื่อมต่อแบบซ็อคเก็ตคือวิธีการต่อท่อโดยสอดท่อเข้าไปในซ็อคเก็ตแบบฝังแล้วจึงเชื่อมรอบด้านนอก โดยทั่วไปจะใช้ในระบบแรงดันสูงและมีเส้นผ่านศูนย์กลางขนาดเล็ก

In the case of a socket-welded forged gate valve, the pipe is inserted into the valve end socket and welded to form a strong, leak-resistant joint.

คุณสมบัติที่สำคัญของการเชื่อมต่อแบบซ็อกเก็ตเชื่อม

มีความแข็งแรงสูงและทนต่อแรงกดดัน

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

เหมาะสำหรับท่อขนาดเล็ก DN15–DN50

ลดความเสี่ยงของการรั่วไหลเมื่อเทียบกับข้อต่อแบบเกลียว

พบได้ทั่วไปในระบบน้ำมัน แก๊ส และไอน้ำ

ควรถอดวาล์วเชื่อมซ็อกเก็ตก่อนทำการเชื่อมหรือไม่?

Yes, absolutely. Before installing a socket-welded forged gate valve, the valve should NOT be partially assembled during welding.

แนวทางปฏิบัติในการติดตั้งที่เหมาะสม:

ถอดส่วนประกอบภายในออกถ้าเป็นไปได้ (หรือให้แน่ใจว่าวาล์วเปิดจนสุด)

ใส่ท่อเข้าไปในซ็อกเก็ตจนสุด

รักษาช่องว่างการขยายตัวเล็กน้อย (~1.5–2 มม.)

ทำการเชื่อมเฉพาะข้อต่อภายนอกเท่านั้น

ปล่อยให้เย็นก่อนใช้งานวาล์ว

หมายเหตุสำคัญ:

หลีกเลี่ยงไม่ให้ตัววาล์วร้อนเกินไป

ป้องกันตะกรันจากการเชื่อมเข้าไปในช่องวาล์ว

ตรวจสอบการจัดตำแหน่งที่ถูกต้องก่อนการเชื่อม

การเชื่อมที่ไม่เหมาะสมอาจทำให้พื้นผิวซีลเสียหายและลดอายุการใช้งานของวาล์วได้

OS&Y และฝากระโปรงหน้าแบบเกลียวแตกต่างกันอย่างไร?

นี่คือการออกแบบโครงสร้างที่แตกต่างกันสองแบบที่ใช้ในวาล์วประตู

OS&Y (สกรูด้านนอกและแอก)

เกลียวก้านอยู่นอกตัววาล์ว

การเคลื่อนไหวของก้านที่มองเห็นได้บ่งบอกถึงสถานะเปิด/ปิด

การบำรุงรักษาและการตรวจสอบการทำงานที่ง่ายขึ้น

พบได้ทั่วไปในระบบป้องกันอัคคีภัยและระบบอุตสาหกรรม

ฝาเกลียวแบบเกลียว

ฝากระโปรงเชื่อมต่อกับตัววาล์วโดยใช้สลักเกลียว

การออกแบบก้านภายใน (ไม่สามารถมองเห็นได้จากภายนอก)

โครงสร้างที่กะทัดรัด

ใช้กันอย่างแพร่หลายในงานอุตสาหกรรมทั่วไป

การเปรียบเทียบง่ายๆ:

OS&Y = การมองเห็นภายนอก + การตรวจสอบการทำงานที่ง่ายดาย

ฝากระโปรงหน้าแบบเกลียว = โครงสร้างกะทัดรัด + คุ้มค่า

Both types can be applied in a socket-welded forged gate valve depending on project requirements.
