บอลวาล์วสแตนเลสแบบคงที่ บอลวาล์วหน้าแปลนปลอมแปลง

คุณสมบัติผลิตภัณฑ์

- โครงสร้างลูกบอลยึดติด Trunnion เหมาะสำหรับสภาพการทำงานที่มีรูขนาดใหญ่และแรงดันสูง

- ตัววาล์วหลอมด้วยวัสดุหนาแน่น ความแข็งแรงเชิงกลสูง และประสิทธิภาพการป้องกันการกัดกร่อนที่ดี

- การออกแบบพอร์ตแบบเต็ม, ความต้านทานการไหลขนาดเล็ก, ความจุการไหลขนาดใหญ่, สะดวกสำหรับการทำความสะอาดท่อพิก

- เบาะนั่งแบบลอยตัวแบบสปริงสามารถปิดได้อย่างแน่นหนาแบบสองทิศทางและมีอัตราการรั่วไหลต่ำ

- การออกแบบก้านป้องกันการระเบิด มีโครงสร้างป้องกันไฟฟ้าสถิตและปลอดภัยจากอัคคีภัยตามมาตรฐาน API 607

- เบาะนั่งแบบผ่อนแรงได้เองสำหรับแรงดันเกินในช่องที่ผิดปกติเพื่อปรับปรุงความปลอดภัยในการทำงาน

- แรงบิดในการทำงานต่ำ รองรับรอบเปิด-ปิดบ่อยครั้ง เพื่อการบริการที่มั่นคงในระยะยาว

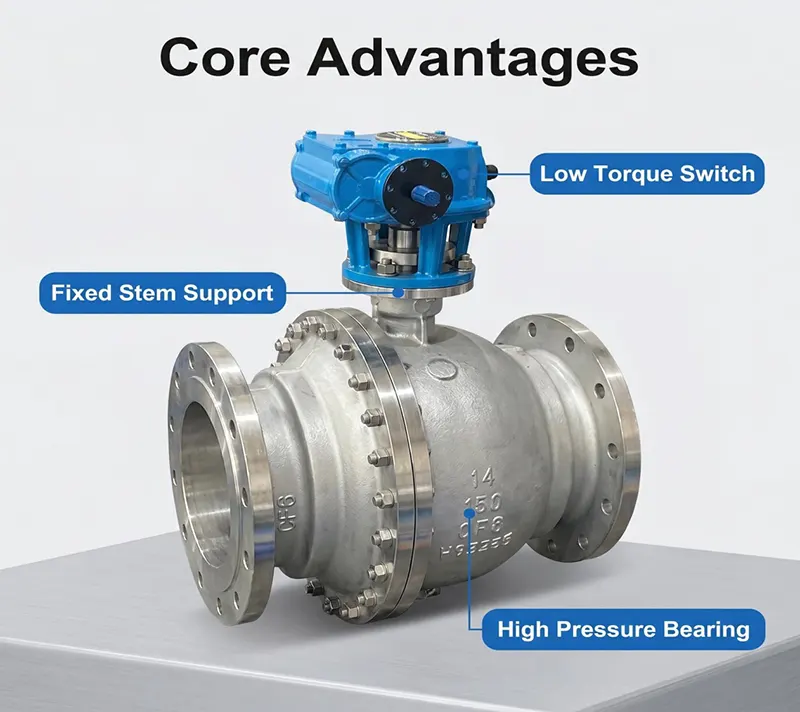

คุณสมบัติที่สำคัญ

โครงสร้างผลิตภัณฑ์

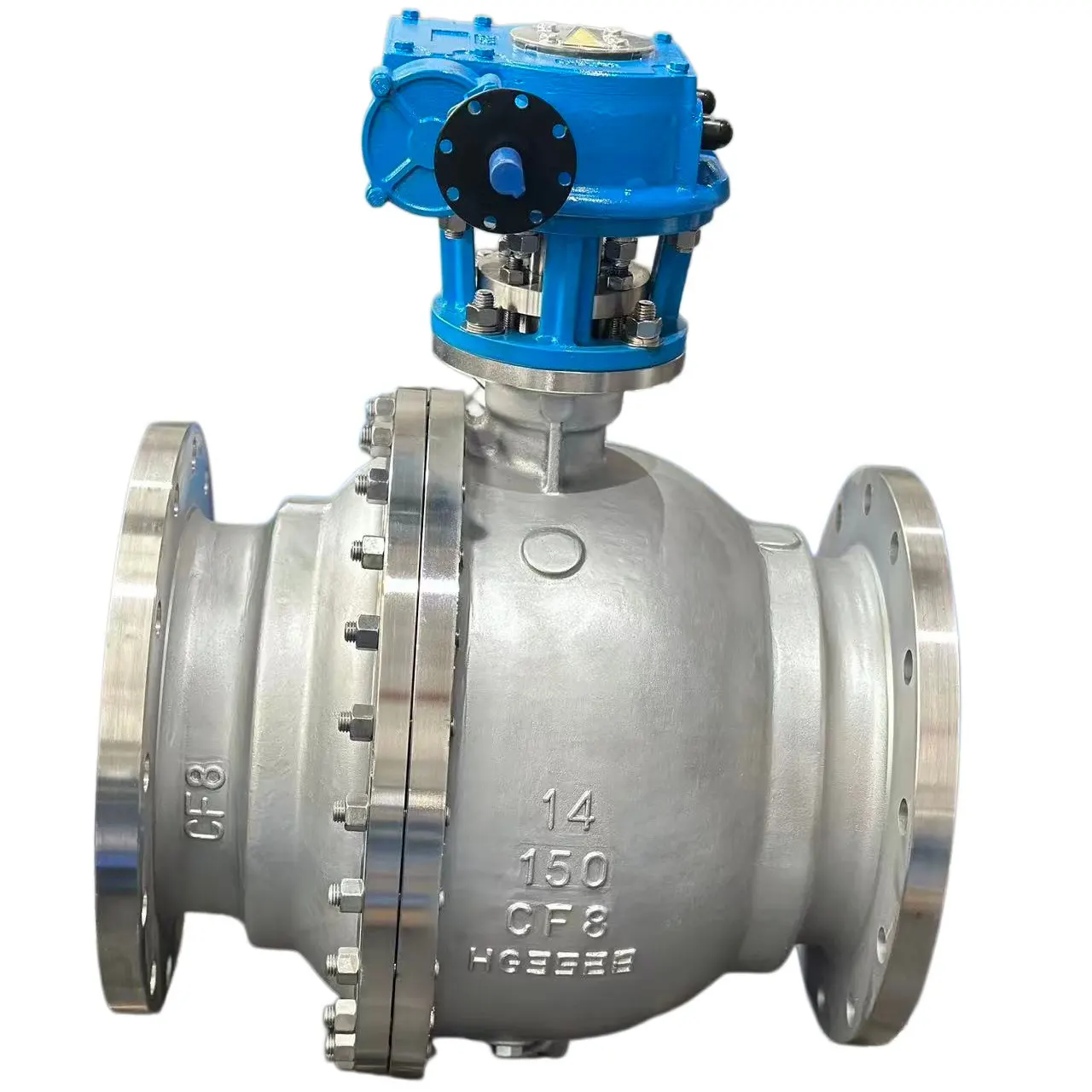

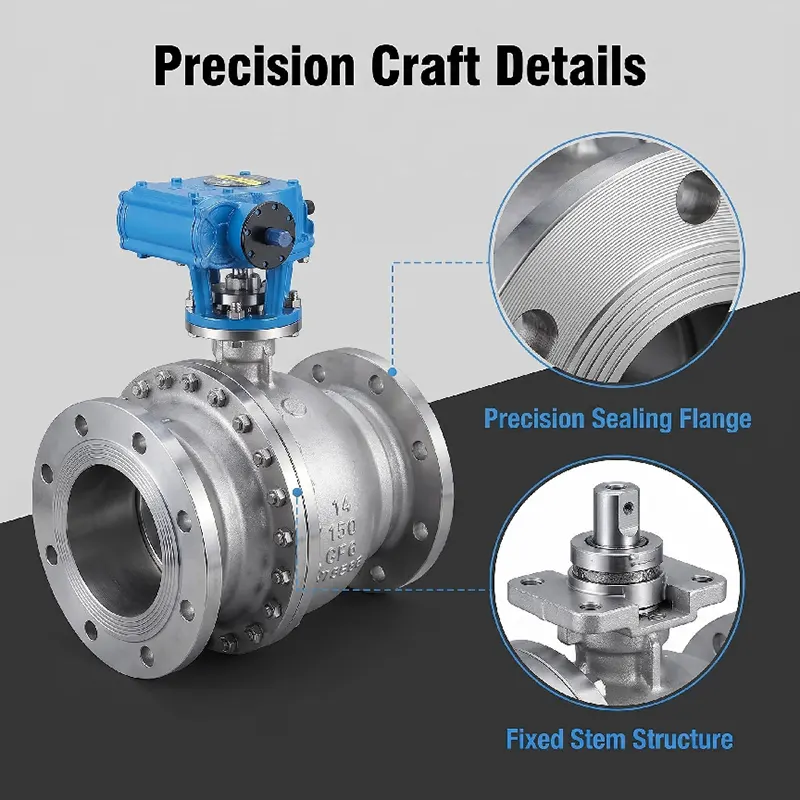

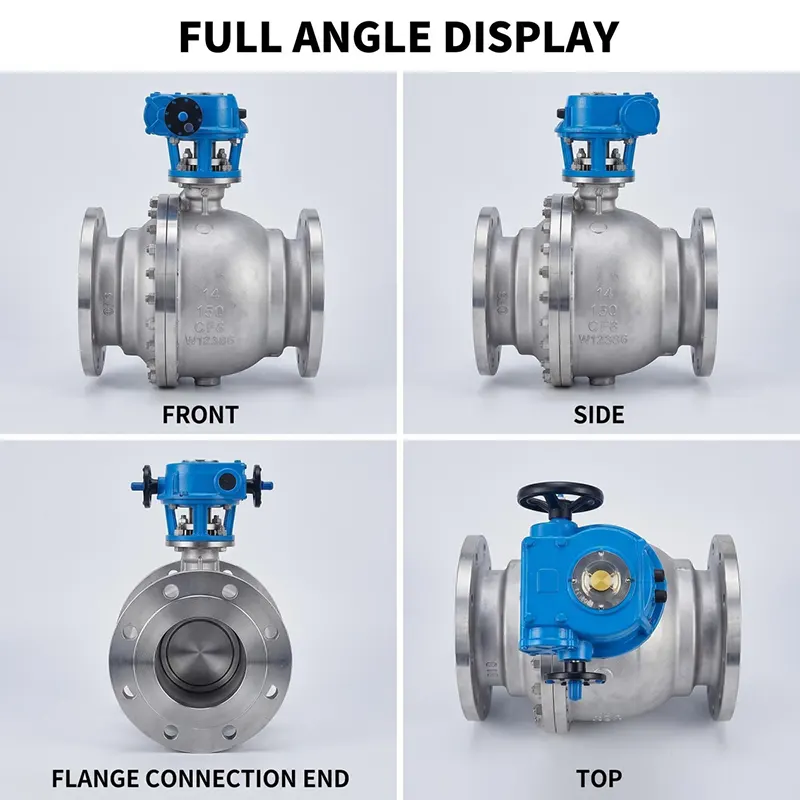

นี่คือบอลวาล์วหน้าแปลนสเตนเลสสตีล ลูกบอลรองรับด้วยเพลารองแหนบบนและล่าง แทนที่จะลอยด้วยแรงที่นั่ง ส่วนประกอบหลัก ได้แก่ ตัววาล์วปลอมแปลง ฝากระโปรง บอลคงที่ เพลารองแหนบบนและล่าง ที่นั่งลอยแบบสปริงโหลดไว้ล่วงหน้า ก้านป้องกันการเป่าออก ปลายการเชื่อมต่อหน้าแปลน และแผ่นยึดด้านบน ISO 5211 สำหรับแอคทูเอเตอร์ สามารถจัดเตรียมฟังก์ชัน Double block & bleed ได้ตามคำขอ ตัวเลือกหน้าแปลน: RF, RTJ

- ตัววาล์ว / ฝากระโปรง : สแตนเลสฟอร์จ A182 F304 / A182 F316L

- บอล: เหล็กกล้าไร้สนิมปลอมแปลง, ชุบฮาร์ดโครเมียมหรือหน้าแข็ง Stellite

- ก้าน: สแตนเลส A182 F316

- ซีลเบาะนั่ง: PTFE / RPTFE สำหรับการซีลแบบอ่อน โลหะผสมแข็ง Stellite 6 สำหรับโลหะซีลแข็ง

- ปะเก็นและโอริง: FKM, PTFE ปรับแต่งสำหรับตัวกลางที่มีอุณหภูมิต่างกัน

- สลักเกลียว: สลักเกลียวสแตนเลส B8 / B8M

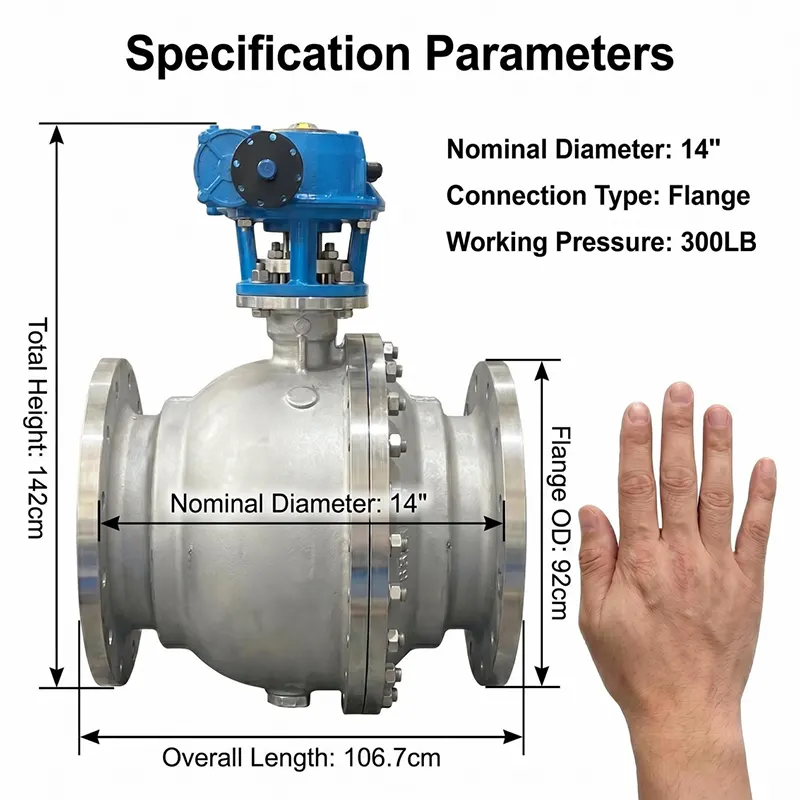

ช่วงความดันและอุณหภูมิ

- ระดับความดัน: PN16-PN100, Class150-Class2500

-อุณหภูมิในการทำงาน:

•รุ่นซีลอ่อน:-29 ℃ ~ + 200 ℃

•โลหะแบบซีลแข็ง: -29°C ~ +425°C

- มาตรฐานการทดสอบ: API 598, การทดสอบเปลือก 1.5 เท่าของแรงดันที่กำหนด; การทดสอบเบาะนั่งด้วยแรงดันพิกัด 1.1 เท่า

-ช่วงขนาด: DN50-DN600 (NPS2"-NPS24")

ประเภทการดำเนินงาน

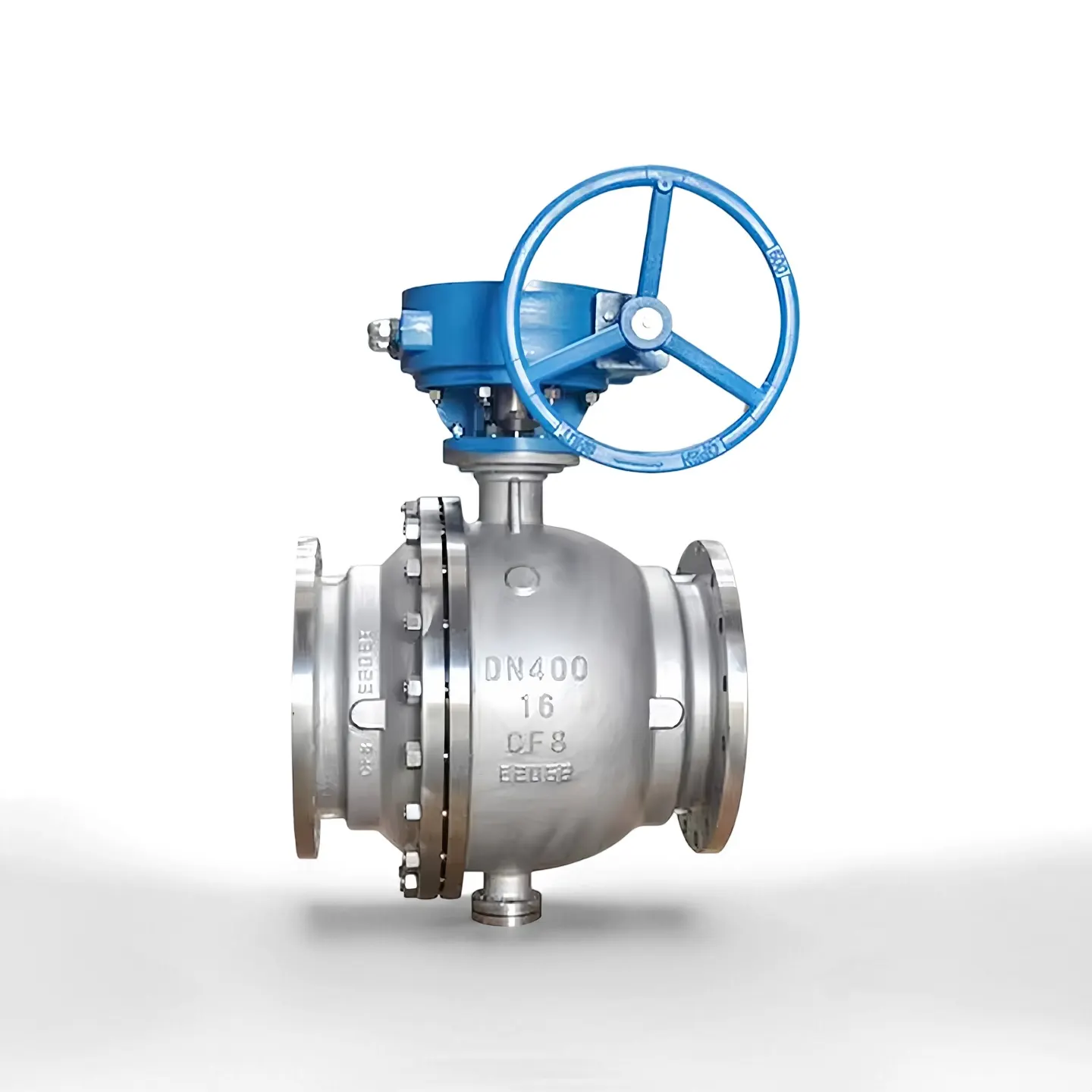

- ธรรมดา: ผู้ควบคุมเกียร์หนอนสำหรับความต้องการแรงบิดสูง

- นิวเมติก: แอคชูเอเตอร์นิวแมติกแบบออกฤทธิ์เดี่ยว / แบบสองทางพร้อมลิมิตสวิตช์และโซลินอยด์วาล์ว

-ไฟฟ้า: ชนิดเปิด-ปิด หรือตัวกระตุ้นไฟฟ้าแบบมอดูเลตสำหรับการควบคุมอัตโนมัติระยะไกล

- มีระบบไฮดรอลิก / ไฮดรอลิกไฟฟ้าตามคำขอพิเศษ

แอคชูเอเตอร์ทั้งหมดพอดีกับแท่นยึด ISO 5211

การใช้งาน

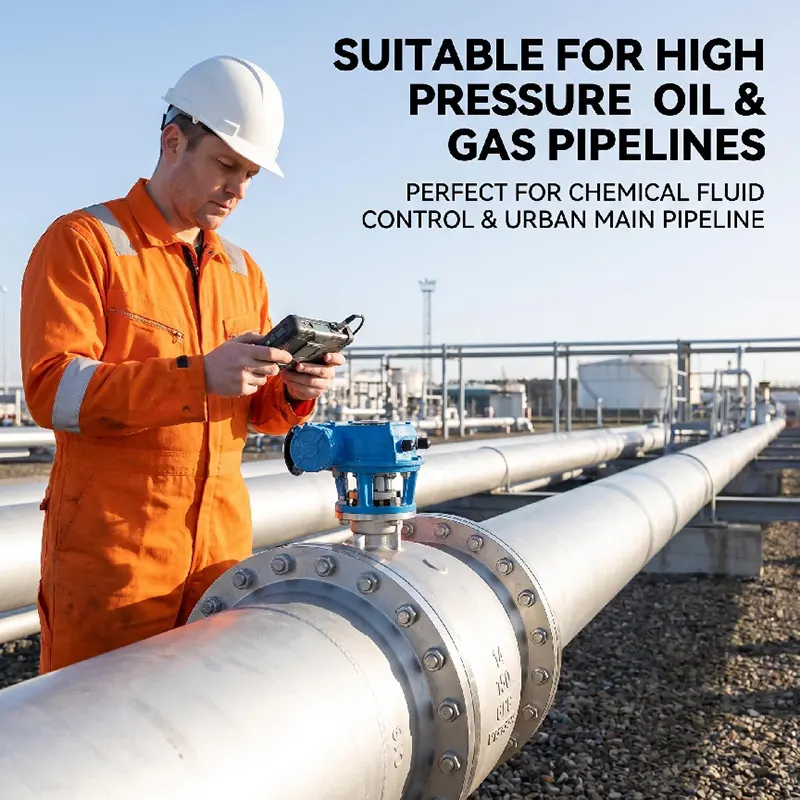

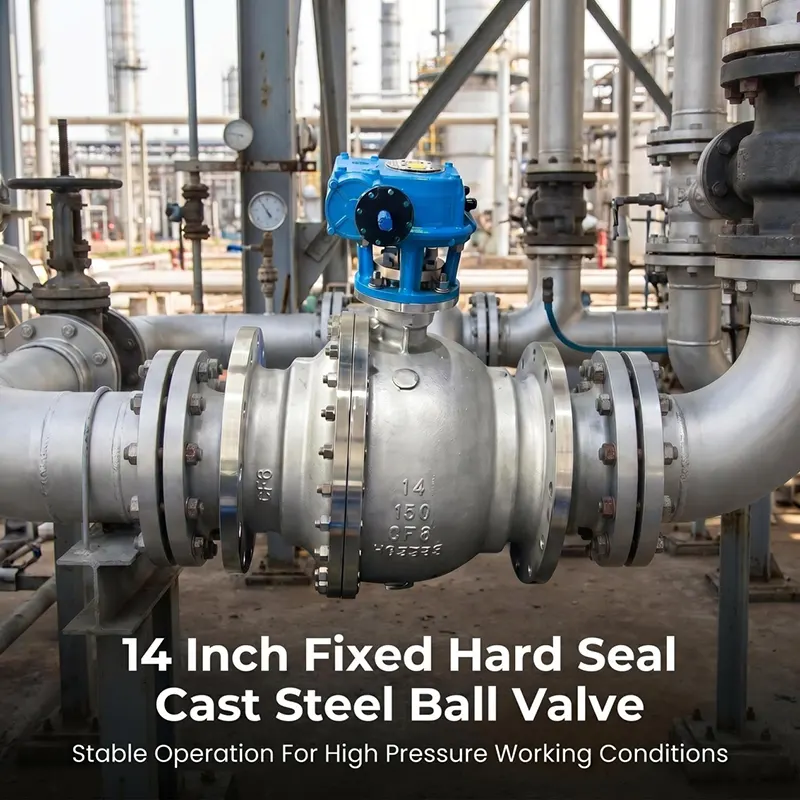

ใช้กันอย่างแพร่หลายสำหรับบริการเปิด-ปิดและแยกของเหลว ก๊าซ และสื่อที่มีฤทธิ์กัดกร่อน ส่วนใหญ่ใช้ในท่อส่งน้ำมันและก๊าซทางไกล โรงงานปิโตรเคมี การแปรรูปทางเคมี การผลิตไฟฟ้า การบำบัดน้ำ LNG และโครงการอุตสาหกรรมหนักอื่นๆ

เหตุใดจึงเลือกบอลวาล์วคงที่สแตนเลสของเราบอลวาล์วหน้าแปลนปลอมแปลง？

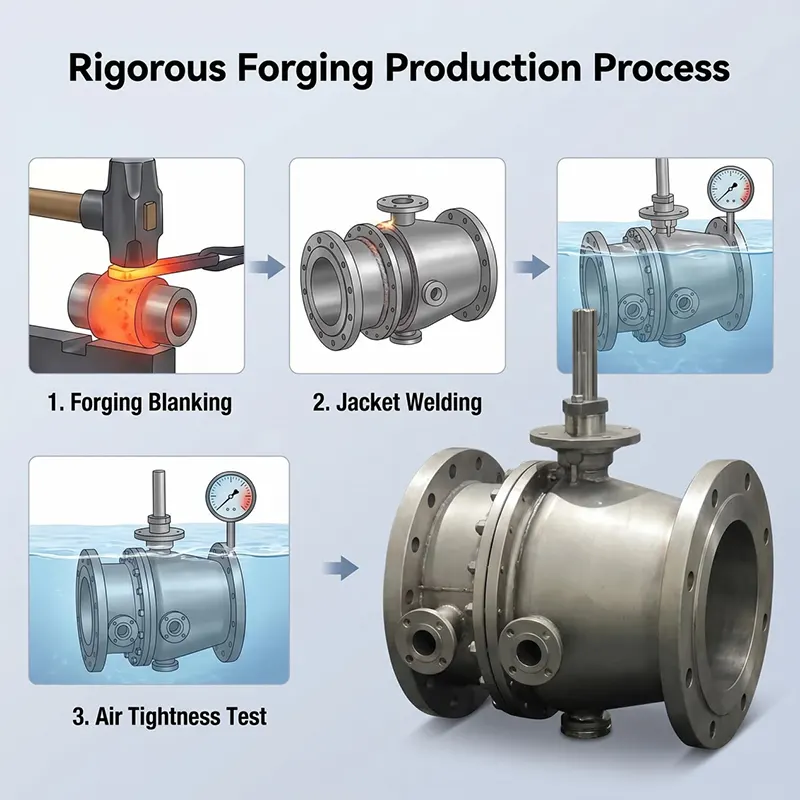

1. ใช้กระบวนการปลอมเต็มรูปแบบ วัสดุภายในมีขนาดกะทัดรัดโดยไม่มีข้อบกพร่องในการหล่อ พอดีกับท่อแรงดันสูงสำหรับงานหนัก

2. การออกแบบลูกบอลคงที่ Trunnion ช่วยลดแรงบิดในการทำงานอย่างมากสำหรับสภาพการทำงานแรงดันสูงขนาดใหญ่

3. การตรวจสอบวัสดุขาเข้าอย่างเข้มงวด ทุกวาล์วผ่านการทดสอบการรั่วซึมของไฮโดรสแตติกและแก๊สก่อนส่งมอบ

4. รองรับ soft-seal และ metal hard-seal สองรุ่นเพื่อให้ตรงกับอุณหภูมิและความต้องการปานกลางที่แตกต่างกัน

5. เราให้การสนับสนุนด้านเทคนิค การเขียนรีวิว และคำแนะนำหลังการขายสำหรับโครงการของคุณ

คู่มือการซื้อ

โปรดระบุข้อมูลด้านล่างเมื่อส่งคำถาม:

1. ขนาดที่กำหนดและระดับความดัน

2. สื่อการทำงาน อุณหภูมิในการทำงานจริง

3. ประเภทซีล: ซีลอ่อนหรือซีลโลหะแข็ง

4. ประเภทการทำงาน (เฟืองตัวหนอน / นิวแมติก / ไฟฟ้า ฯลฯ )

5. หน้าแปลนมาตรฐานและแบบหน้าแปลน (RF / RTJ)

6. ข้อกำหนดพิเศษ: ปลอดภัยจากอัคคีภัย ฟังก์ชั่น DBB ป้องกันการกัดกร่อน ฯลฯ

วิศวกรของเราจะเสนอข้อเสนอที่เหมาะสมตามสภาพการทำงานของคุณ

บรรจุภัณฑ์และการจัดส่ง

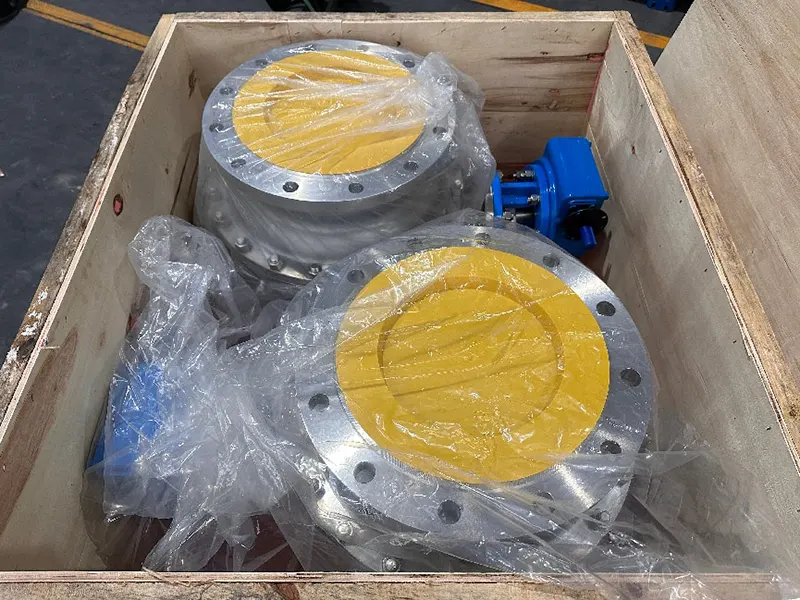

แต่ละวาล์วจะได้รับการทำความสะอาดและป้องกันก่อนบรรจุ พอร์ตวาล์วถูกปิดผนึกด้วยฝาพลาสติกเพื่อรักษาความสะอาดภายในช่อง วาล์วบรรจุในลังไม้อัดแข็งที่เหมาะสำหรับการขนส่งทางทะเล เรารองรับ EXW, FOB, CIF, DAP และเงื่อนไขการค้าอื่น ๆ สินค้าสามารถจัดส่งไปยังท่าเรือหรือคลังสินค้าที่กำหนดได้

OEM และ ODM

เรายอมรับคำสั่งซื้อ OEM และ ODM เราสามารถปรับแต่งวัสดุตัวถัง วัสดุซีล มาตรฐานหน้าแปลน ก้านขยายพิเศษ การทาสีพิเศษ และการทำเครื่องหมายโลโก้ตามรูปวาดของลูกค้าหรือข้อกำหนดทางเทคนิค ขั้นต่ำที่ยืดหยุ่นสำหรับการสั่งซื้อโครงการ

การตรวจสอบและทดสอบ

วาล์วทุกตัวต้องผ่านการตรวจสอบอย่างเต็มรูปแบบก่อนจัดส่งตามมาตรฐาน API 598

- การตรวจสอบวัตถุดิบที่เข้ามา: องค์ประกอบทางเคมีของวัสดุและการตรวจสอบคุณสมบัติทางกล มีบันทึกการตรวจสอบย้อนกลับของวัสดุ

- การทดสอบไฮโดรสแตติกของเชลล์: แรงดันพิกัด 1.5 เท่าสำหรับตัววาล์วและฝากระโปรง

- การทดสอบการรั่วของเบาะ: 1.1 เท่าของแรงดัน น้ำ หรือไนโตรเจน

- การตรวจสอบด้วยสายตา การตรวจสอบขนาด การตรวจสอบสีและการตกแต่งพื้นผิว

- การทดสอบพยานโดยสถาบันบุคคลที่สามเช่น SGS, BV เป็นที่ยอมรับได้ตามคำขอของลูกค้า

- สามารถจัดเตรียมเอกสารครบชุด รวมถึงใบรับรองการทดสอบวัสดุ MTC รายงานการทดสอบพลังน้ำ ใบรับรองความสอดคล้อง

คู่มือการติดตั้งและบำรุงรักษา

- ทำความสะอาดท่อให้สะอาดก่อนการติดตั้งเพื่อล้างตะกรันเชื่อม ทราย และเศษต่างๆ หลีกเลี่ยงความเสียหายต่อผิวหน้าซีล

- ติดตั้งวาล์วในทิศทางการไหลที่ถูกต้อง ขันโบลต์หน้าแปลนให้แน่นและสม่ำเสมอ

- อย่าให้วาล์วอยู่ที่ตำแหน่งเปิดเพียงครึ่งเดียวเพื่อการเก็บรักษาหรือสถานะการทำงานเป็นเวลานาน

- สำหรับการใช้งานปกติ ให้รันวงจรการปิดการเปิดแบบเต็มจังหวะเป็นระยะๆ เพื่อป้องกันไม่ให้ซีลติด

- ตรวจสอบข้อต่อหน้าแปลน การบรรจุก้านเพื่อหาการรั่วไหลภายนอกในระหว่างการตรวจสอบสถานที่ตามปกติ

- เปลี่ยนชิ้นส่วนซีลที่สึกหรอระหว่างการปิดระบบตามแผน ใช้วัสดุซีลที่ตรงกันสำหรับสื่อการทำงานของคุณ

- หากติดตั้งแอคชูเอเตอร์ ให้ตรวจสอบแรงบิดของแอคชูเอเตอร์ สถานะลิมิตสวิตช์อย่างสม่ำเสมอ

บริการหลังการขาย

-ระยะเวลาการรับประกัน: รับประกัน 12 เดือนนับจากวันที่จัดส่ง ข้อบกพร่องจากการผลิต

-เราให้การสนับสนุนด้านเทคนิค รวมถึงการตรวจสอบการวาดภาพ การยืนยันพารามิเตอร์ และคำแนะนำในการดำเนินงาน

- ทีมวิศวกรของเราตอบคำถามด้านเทคนิคภายใน 24 ชั่วโมงทำการ

- อะไหล่ (เบาะนั่ง ปะเก็น การบรรจุก้าน) สามารถสั่งซื้อใหม่ได้

-สามารถจัดให้มีการให้คำปรึกษาด้านเทคนิคในสถานที่สำหรับการสั่งซื้อโครงการขนาดใหญ่

หมายเหตุ: การรับประกันไม่ครอบคลุมถึงความเสียหายที่เกิดจากการติดตั้งที่ไม่ถูกต้อง การใช้งานผิดพลาด หรือสภาพปานกลางที่ไม่เหมาะสม

สินค้าแนะนำที่เกี่ยวข้อง

- บอลวาล์วลอย (บอลวาล์วสแตนเลส 2 ชิ้น / 3 ชิ้น)

-บอลวาล์วรองแหนบเหล็กกล้าคาร์บอน WCB

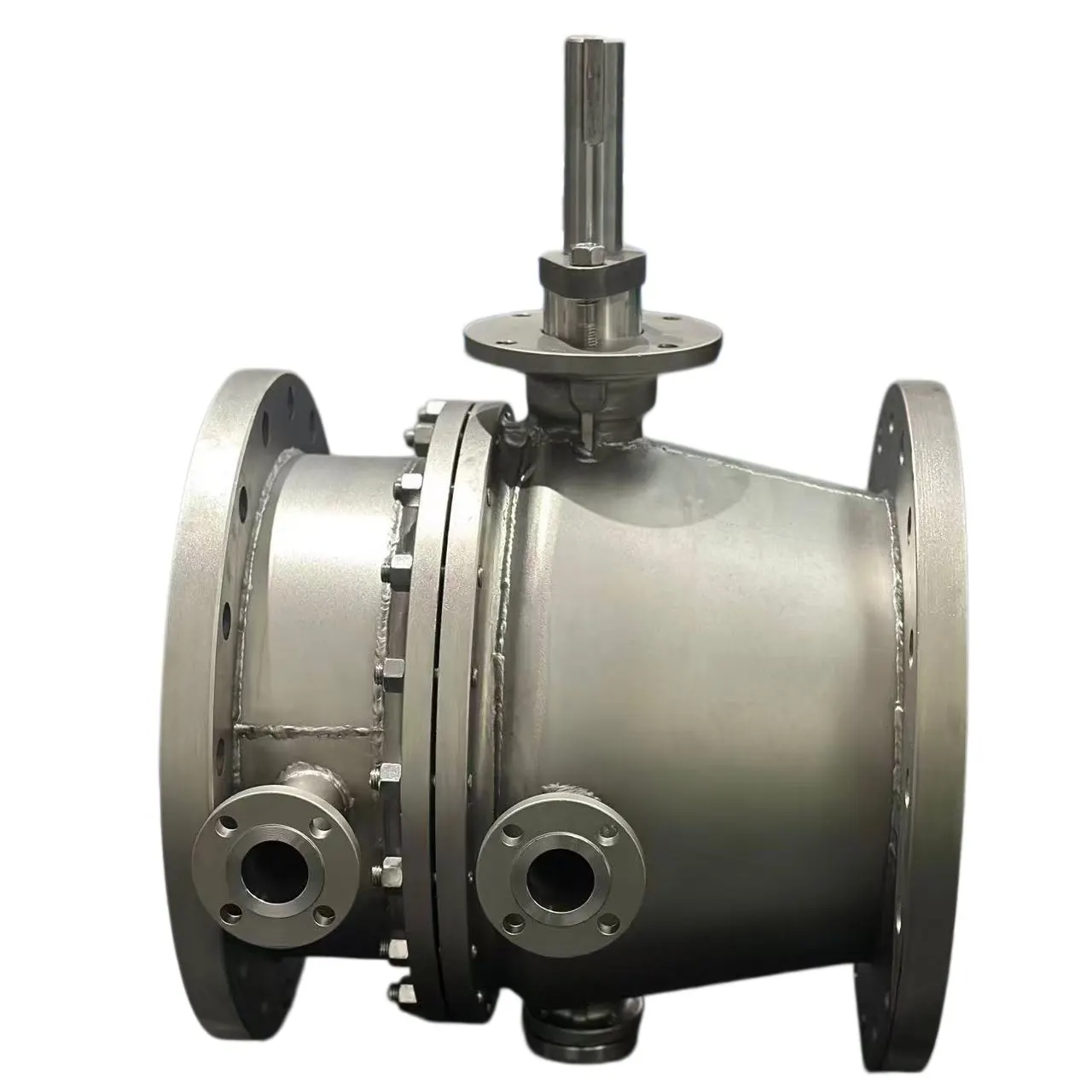

- บอลวาล์วคงที่หุ้มฉนวนแจ็คเก็ตสำหรับสื่อที่มีความหนืดสูง

- บอลวาล์วพร้อมชุดแอคชูเอเตอร์แบบนิวแมติก / ไฟฟ้า

- บอลวาล์วคงที่แบบโลหะแข็งสำหรับการบริการที่อุณหภูมิสูง

ความแข็งแกร่งของโรงงานของเรา

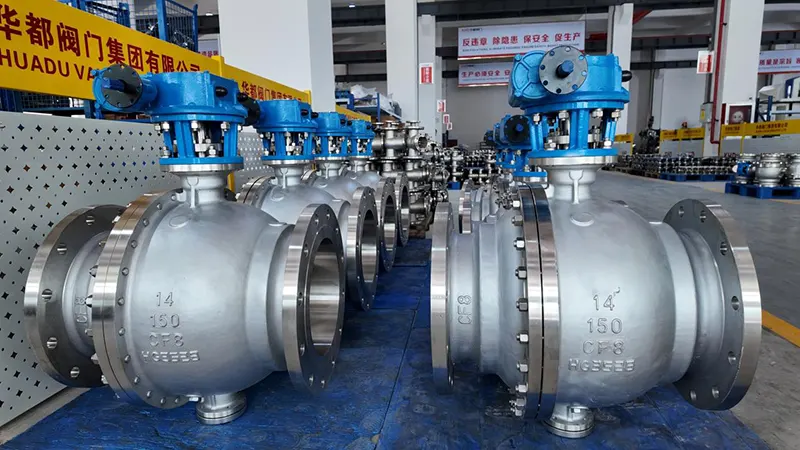

Huadu Valve Group ตั้งอยู่ในเหวินโจว ประเทศจีน เชี่ยวชาญด้านการออกแบบวาล์วอุตสาหกรรม การตีขึ้นรูป การตัดเฉือน และการประกอบ เราเป็นเจ้าของสายการผลิตที่สมบูรณ์ รวมถึงเวิร์กช็อปการปลอม เวิร์กช็อปการใช้เครื่องจักร CNC เวิร์กช็อปการประกอบ และห้องปฏิบัติการทดสอบอิสระ กระบวนการผลิตที่สำคัญทั้งหมดเสร็จสิ้นภายในบริษัท ไม่ใช่จ้างจากภายนอกทั้งหมด เรามีประสบการณ์มากมายในการสั่งซื้อโครงการน้ำมันก๊าซ ปิโตรเคมี และน้ำในต่างประเทศ ผลิตภัณฑ์ของเราจะถูกส่งออกไปยังเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง ยุโรป และภูมิภาคอื่นๆ

โทรสอบถาม

กรุณาส่งข้อกำหนดเกี่ยวกับสภาพการทำงานโดยละเอียดของคุณ รวมถึงขนาด ความดัน ปานกลาง อุณหภูมิ ประเภทการทำงาน และความต้องการพิเศษ ทีมงานด้านเทคนิคของเราจะประเมินและเตรียมใบเสนอราคาอย่างเป็นทางการให้กับคุณในไม่ช้า ยินดีต้อนรับการสั่งซื้อตัวอย่างและความร่วมมือโครงการขนาดใหญ่
