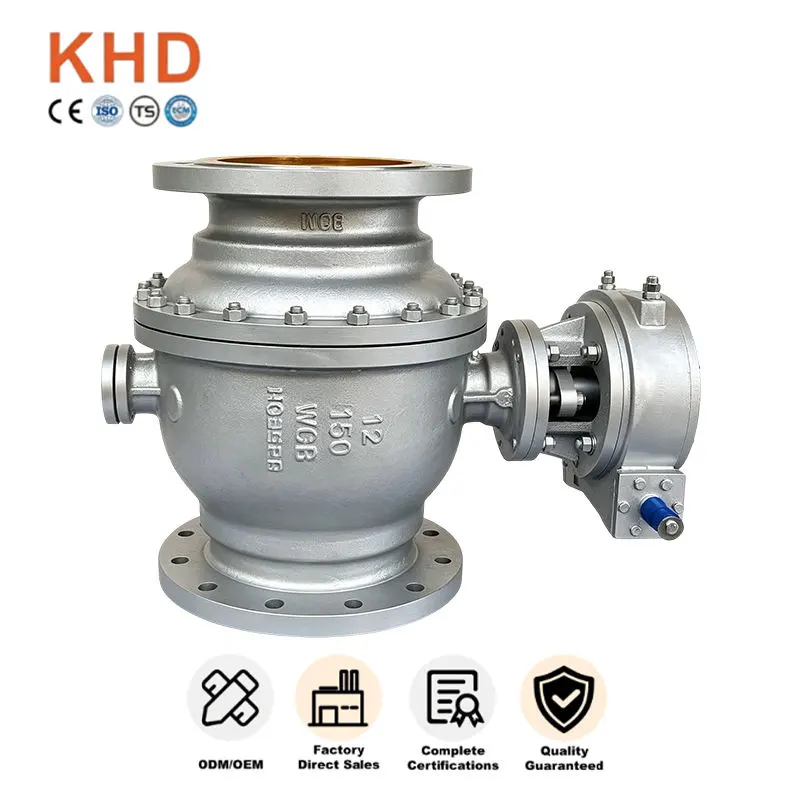

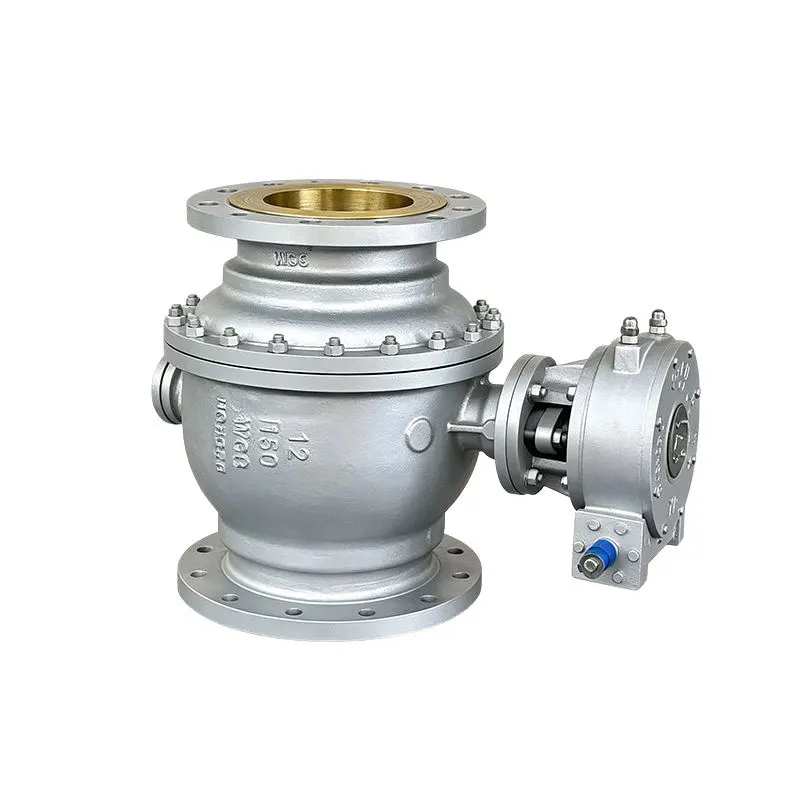

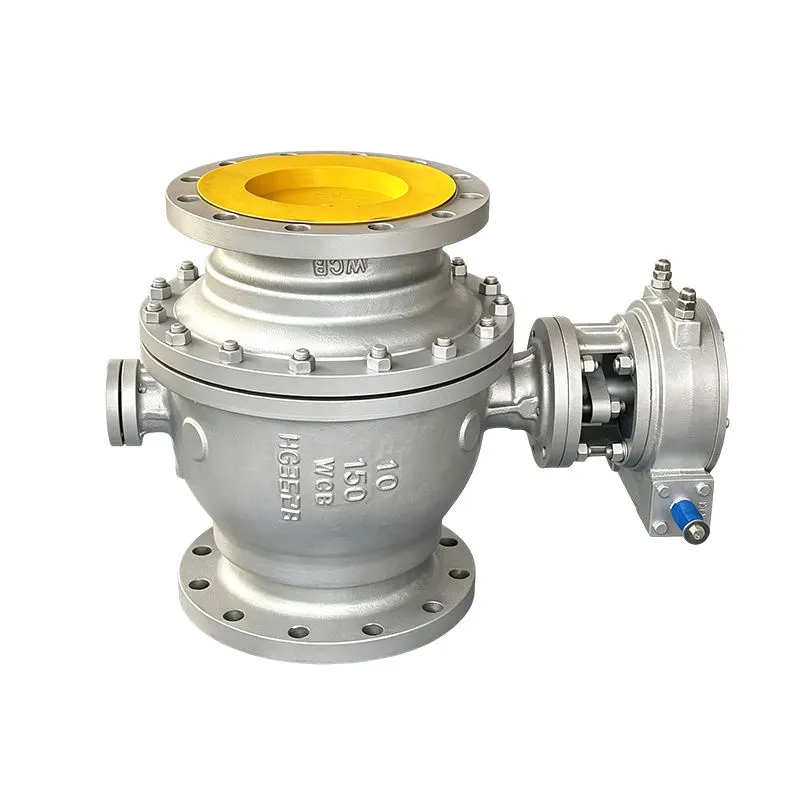

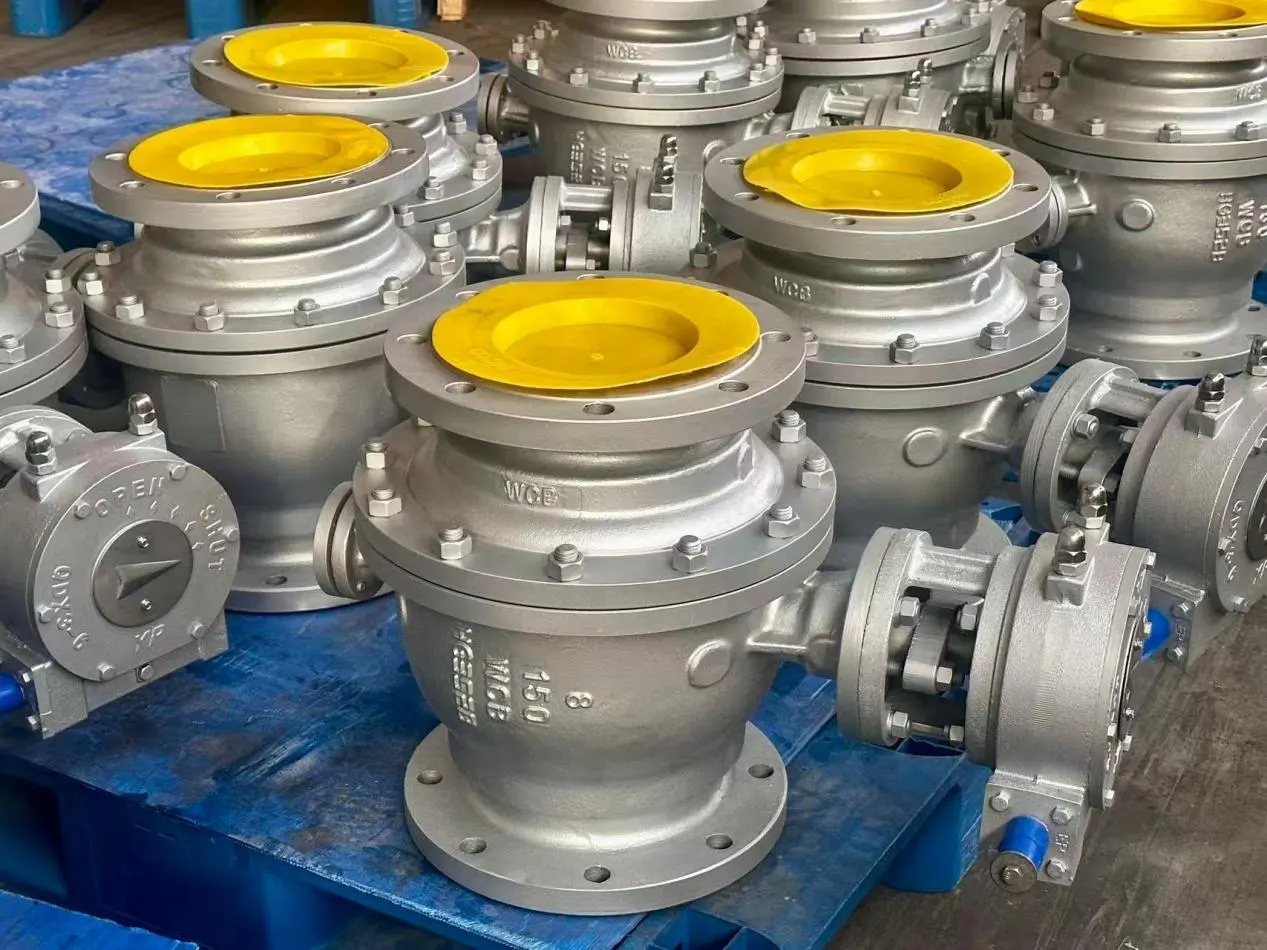

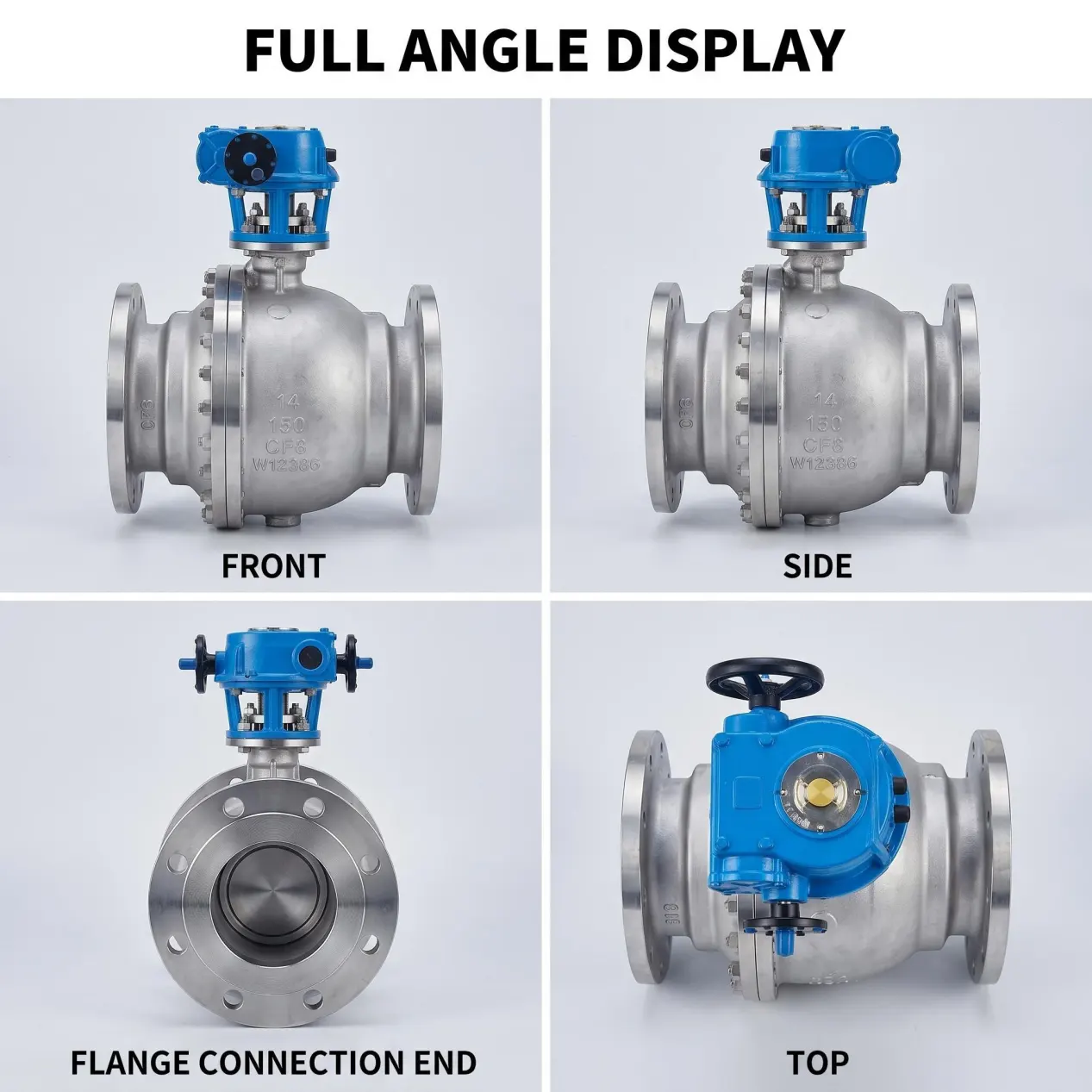

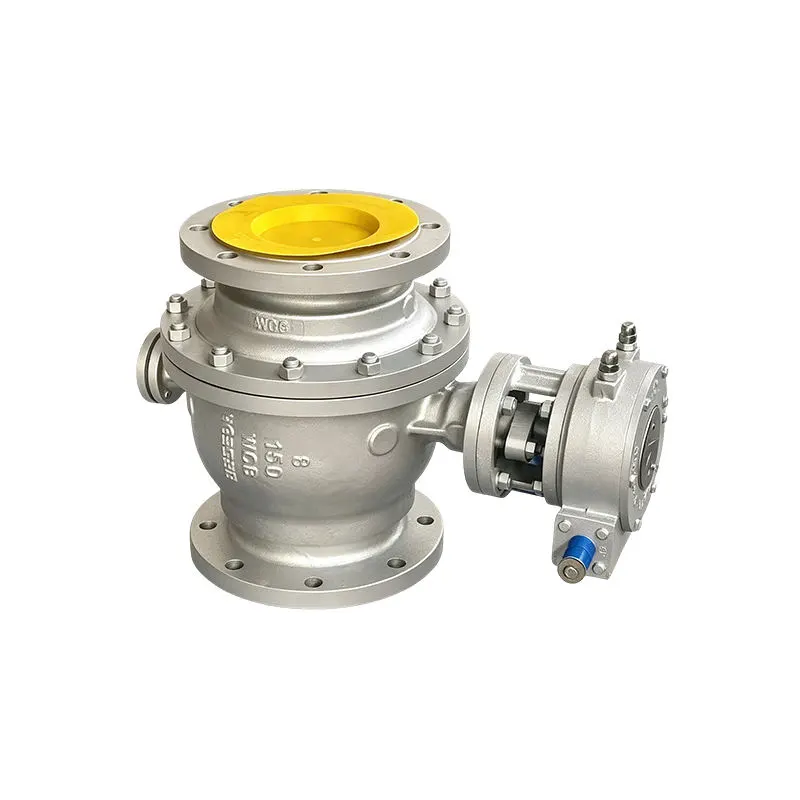

บอลวาล์วยึดเหล็กกล้าคาร์บอน WCB

บอลวาล์วคงที่เหล็กกล้าคาร์บอน WCB เป็นวาล์วอุตสาหกรรมสำหรับงานหนักที่สร้างขึ้นสำหรับการแยกท่อและการควบคุมการไหล ผลิตโดย Huadu Valve Group ใช้การออกแบบลูกบอลยึดแหนบและวัสดุเหล็กกล้าคาร์บอน A216 WCB ซึ่งเหมาะอย่างยิ่งสำหรับสภาพการทำงานของท่อวิกฤตที่มีแรงดันสูง

วาล์วอุตสาหกรรมนี้ทำงานได้อย่างน่าเชื่อถือภายใต้การบริการแรงดันสูงอย่างต่อเนื่องและการทำงานรอบที่ยาวนาน ซึ่งได้รับการคัดเลือกอย่างกว้างขวางสำหรับโครงการที่ต้องการความปลอดภัยในการปิดผนึกและอายุการใช้งานที่ยาวนาน

ข้อดีของวัตถุดิบและโครงสร้าง

ตัวเครื่องเหล็กคาร์บอน A216 WCB ระดับพรีเมียม

บอลวาล์วคงที่เหล็กกล้าคาร์บอน WCB หล่อจากเหล็กกล้าคาร์บอน A216 WCB โดยนำข้อดีหลักเหล่านี้:

- ความแข็งแรงทางกลสูงและทนต่อแรงกระแทกได้ดีเยี่ยม

- สามารถปรับอุณหภูมิได้ดีต่อแรงดันไฟกระชากและค้อนน้ำ

- ความหนาของผนังเพียงพอสำหรับการให้บริการระดับแรงดันสูง

- การตรวจสอบการหล่อแบบแข็งเพื่อขจัดข้อบกพร่องภายในและพื้นผิว

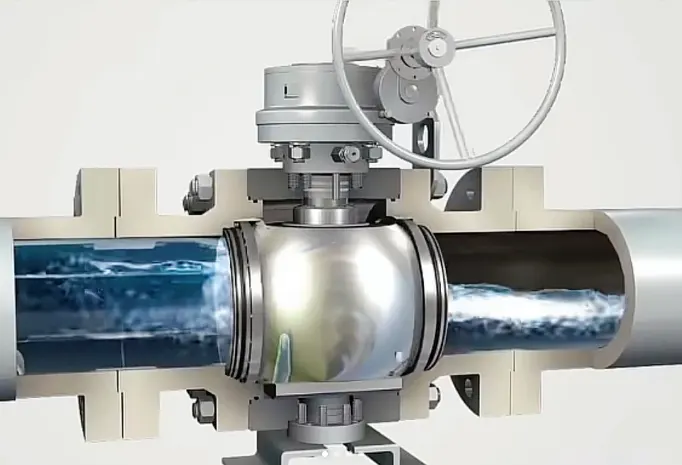

โครงสร้างลูกบอลคงที่แบบยึด Trunnion

แตกต่างจากบอลวาล์วลอยทั่วไป การออกแบบบอลวาล์วแบบตรึงแหนบของเราถ่ายโอนภาระแรงดันท่อส่วนใหญ่ไปยังเพลารองรับด้านบนและด้านล่าง บอลยังคงล็อคอยู่ในตำแหน่ง ดังนั้น บ่าวาล์วจึงรับแรงสัมผัสเพียงเล็กน้อยเท่านั้น ช่วยลดการเสียดสีของเบาะได้อย่างมาก แม้ว่าจะมีการเปิด-ปิดบ่อยครั้งภายใต้แรงกดดันสูงอย่างต่อเนื่อง การปิดผนึกสองทิศทางที่มีความเสถียรช่วยป้องกันการรั่วไหลโดยไม่คำนึงถึงทิศทางของแรงกด ช่วยเพิ่มความปลอดภัยของระบบสำหรับลูปกระบวนการที่สำคัญ

โครงสร้างการปิดผนึกและความปลอดภัยที่ปรับให้เหมาะสม

ชุดเบาะนั่งแบบลอยตัวแบบสปริงได้รับการติดตั้งสำหรับบอลวาล์วคงที่เหล็กกล้าคาร์บอน WCB นี้ สปริงในตัวช่วยชดเชยการสึกหรอเล็กน้อยหลังจากการทำงานหลายพันครั้งเพื่อรักษาประสิทธิภาพการปิดเครื่องที่แน่นหนา ก้านป้องกันการระเบิดทำหน้าที่เป็นคุณลักษณะด้านความปลอดภัยมาตรฐานต่อแรงดันที่เพิ่มขึ้นฉับพลัน การบรรจุด้วยกราไฟท์หลายชั้นช่วยลดการปล่อยก๊าซเรือนกระจกบริเวณช่องว่างของก้าน ส่วนประกอบการซีลทั้งหมดได้รับการจับคู่เป็นพิเศษสำหรับสื่อการทำงานที่มีแรงดันสูงและอุณหภูมิปานกลาง แทนที่จะเป็นชิ้นส่วนอะไหล่ทั่วไป

คุณสมบัติที่สำคัญ

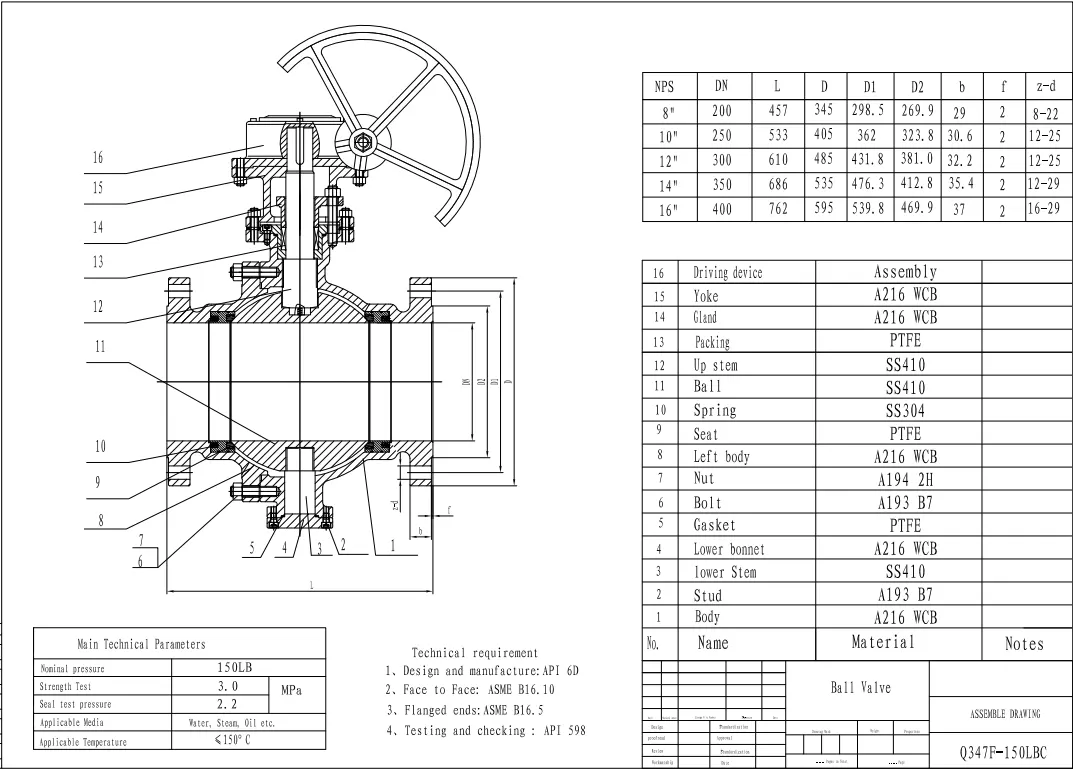

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์มาตรฐาน

ขนาด: DN50-DN1200

ระดับความดัน: Class150-Class2500

วัสดุ: เหล็กกล้าคาร์บอน A216 WCB

โครงสร้าง: บอลวาล์วแบบยึดติด Trunnion

ช่วงอุณหภูมิ:-29 ℃ ~ 425 ℃

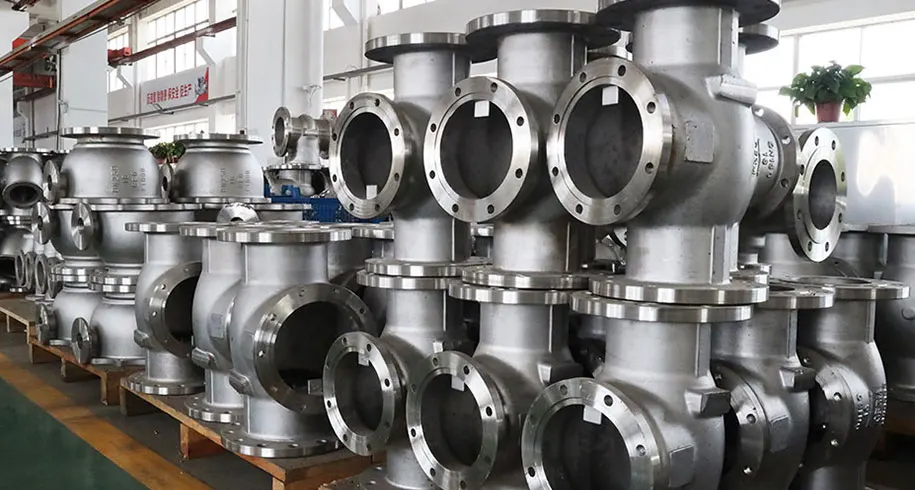

กระบวนการผลิต

บอลวาล์วคงที่เหล็กกล้าคาร์บอน WCB ต้องผ่าน:

- การผลิตการหล่อ A216 WCB ที่ผ่านการรับรอง

- การอบชุบด้วยความร้อนเพื่อคุณสมบัติของวัสดุที่มั่นคง

- เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสำหรับการปิดผนึกพื้นผิว

- ประกอบด้วยส่วนประกอบการซีลและแอคชูเอเตอร์ที่เข้ากัน

คุณสมบัติด้านประสิทธิภาพ

- โครงสร้างรองแหนบสึกหรอต่ำสำหรับบริการปั่นจักรยานบ่อยๆ

- การปิดเครื่องอย่างแน่นหนาแบบสองทิศทางที่เชื่อถือได้

- อัตราความล้มเหลวของที่นั่งต่ำภายใต้แรงดันท่อสูงอย่างต่อเนื่อง

- ใช้งานได้กับตัวเลือกแอคชูเอเตอร์หลายตัว: เกียร์ธรรมดา, นิวแมติก, ไฟฟ้า

- ออกแบบมาสำหรับบริการแยกแบบเปิดเต็มรูปแบบ / แบบปิดเต็มรูปแบบ

พื้นที่ใช้งาน

อุตสาหกรรมน้ำมันและก๊าซ

บอลวาล์วคงที่เหล็กกล้าคาร์บอน WCB ถูกนำมาใช้กันอย่างแพร่หลายใน:

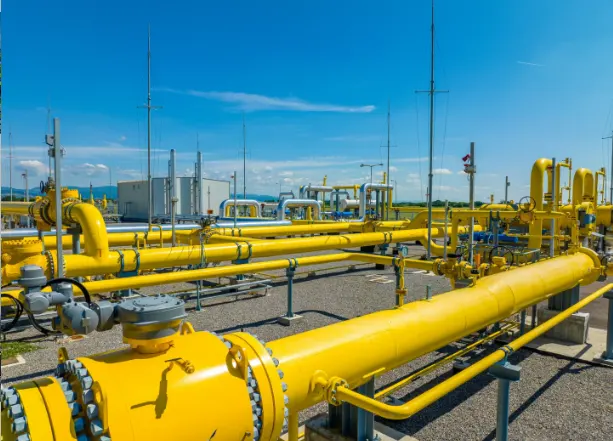

- ท่อส่งก๊าซธรรมชาติหลัก

- สายการผลิตโรงกลั่นน้ำมัน

- สิ่งอำนวยความสะดวกการถ่ายโอนน้ำมันดิบ

- ระบบท่อสถานีรวบรวมก๊าซ

อุตสาหกรรมปิโตรเคมี

- ลูปกระบวนการปิโตรเคมีแรงดันสูง

- ไปป์ไลน์การแยกหลักของหน่วยประมวลผล

- วงจรของไหลอุณหภูมิปานกลางไม่กัดกร่อนและมีฤทธิ์กัดกร่อนเล็กน้อย

อุตสาหกรรมไฟฟ้า

- การวางท่อกระบวนการหลักของโรงไฟฟ้า

- ระบบลูปโรงงานอุตสาหกรรมสำหรับงานหนัก

โครงการอุตสาหกรรมทั่วไป

- แพ็คเกจไปป์ไลน์โปรเจ็กต์ EPC ที่สร้างใหม่

- งานปรับปรุงท่อและงานปรับปรุงท่อที่มีอยู่

- พื้นที่อุตสาหกรรมที่เข้าถึงการบำรุงรักษาได้ยากและมีข้อกำหนดด้านความปลอดภัยสูง

การควบคุมคุณภาพและการสนับสนุนการจัดซื้อจัดจ้างโครงการ

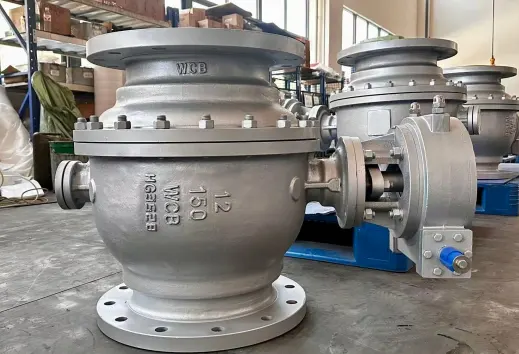

ในฐานะผู้ผลิตวาล์วที่ได้รับการรับรองพร้อมใบรับรอง ISO, CE และ API บอลวาล์วคงที่ที่ทำจากเหล็กกล้าคาร์บอน WCB ทุกตัว ผ่านการทดสอบจากโรงงานอย่างสมบูรณ์ก่อนการจัดส่ง รวมถึงการทดสอบเปลือกไฮโดรสแตติก การทดสอบการปิดผนึกเบาะนั่ง และการตรวจสอบขนาด มีการทดสอบชิ้นส่วนทั้งหมดสำหรับวาล์วขนาดใหญ่ที่ใช้งานหนักโดยไม่มีการตรวจสอบตัวอย่าง การตรวจสอบวัตถุดิบ การตรวจสอบการหล่อ การควบคุมการประกอบ และการทดสอบวาล์วที่เสร็จสิ้นแล้วจะดำเนินการตลอดขั้นตอนการผลิตทั้งหมด สามารถจัดเตรียมใบรับรองการทดสอบวัสดุและรายงานการตรวจสอบเพื่อยื่นประกวดราคาและยอมรับสถานที่ได้

ตัวเลือกการกำหนดค่าที่ยืดหยุ่นมีให้เลือกใช้งานตามสภาพการทำงานในไซต์งาน ครอบคลุมเกรดแรงดันที่หลากหลาย การผสมวัสดุซีล และโหมดการทำงานที่หลากหลาย ขั้นต่ำที่ยืดหยุ่นรองรับการทดสอบตัวอย่าง การจัดหาสต็อคชุดเล็ก และคำสั่งซื้อโครงการจำนวนมากที่มีปริมาณมาก บอลวาล์วคงที่ WCB ของ Huadu Valve Group มีการส่งออกทั่วโลกและได้รับคำสั่งซื้อซ้ำจากลูกค้าอุตสาหกรรมทั่วโลก

การปิดผนึกเบาะนั่งและก้านสร้างขึ้นเพื่อความทนทานของสถานที่จริงอย่างไร

เราใช้การออกแบบที่นั่งแบบลอยตัวแบบสปริงสำหรับบอลวาล์วแบบคงที่นี้ สปริงภายในทำให้เบาะนั่งกดติดกับพื้นผิวลูกบอล เมื่อการสึกหรอเล็กน้อยเกิดขึ้นหลังจากการทำงานหลายพันครั้ง สปริงสามารถชดเชยช่องว่างเล็กๆ ได้ โดยรักษาประสิทธิภาพการซีลที่ดีเมื่อเวลาผ่านไป โครงสร้างก้านป้องกันการระเบิดถูกสร้างขึ้นมาเป็นคุณลักษณะด้านความปลอดภัยมาตรฐาน ภายใต้แรงกดดันในท่อที่เพิ่มขึ้นอย่างไม่คาดคิด จะป้องกันไม่ให้ก้านระเบิดออก การบรรจุด้วยกราไฟท์หลายชั้นได้รับการติดตั้งสำหรับการปิดผนึกก้าน เพื่อป้องกันการปล่อยก๊าซเรือนกระจกเล็กๆ รอบช่องว่างของก้าน ชิ้นส่วนซีลเหล่านี้ไม่ใช่อะไหล่ราคาถูกทั่วไป พวกเขาเลือกให้ตรงกับสภาพการทำงานที่มีแรงดันสูงและอุณหภูมิปานกลาง
